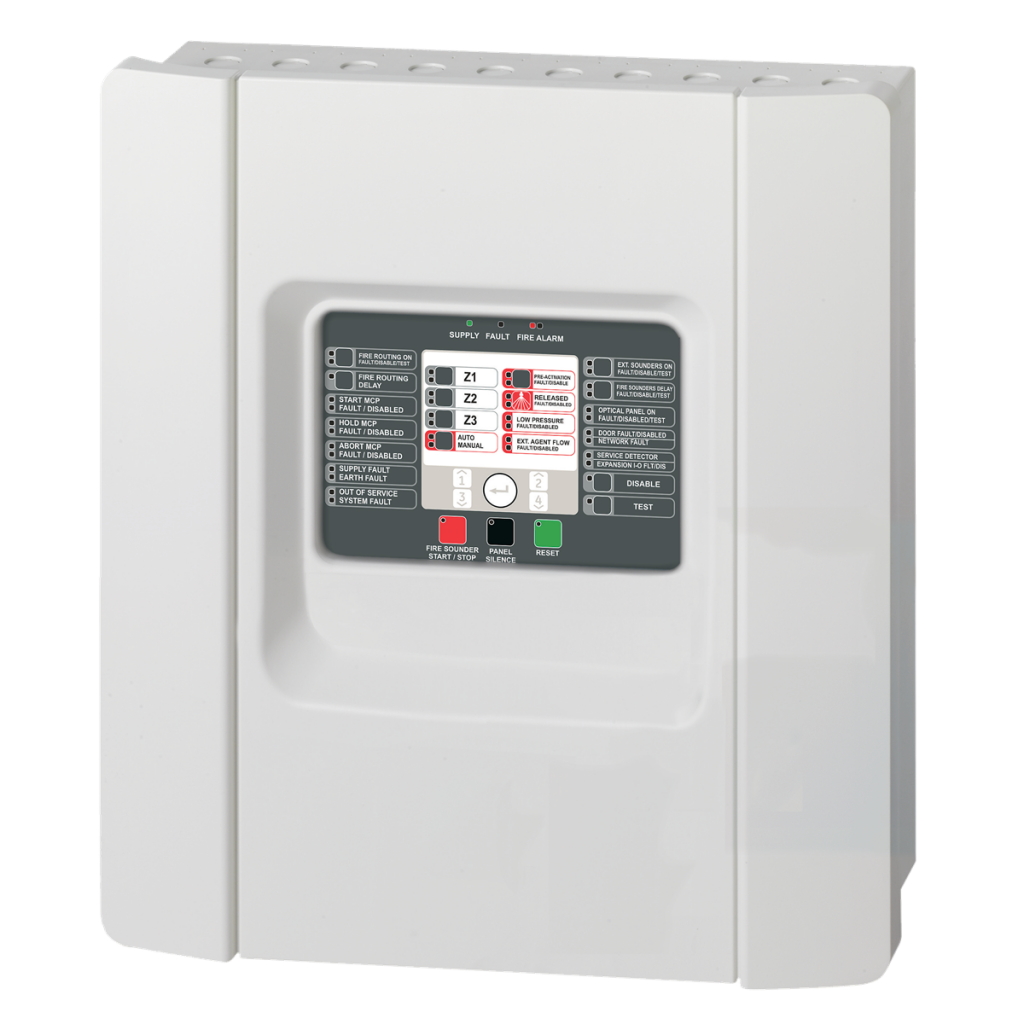

1X-X3-99 : Centrale d'extinction conventionnelle avec 3 zones d'extinction selon EN12094

La centrale d'extinction 1X-X3-99 offre une architecture avancée qui permet une solution simple et facile pour les applications d'extinction de petite et moyenne taille. Elle est dotée d'un design moderne et élégant qui s'intègre harmonieusement dans tout environnement.

Aperçu

La 1X-X3-99 est une centrale d'extinction conventionnelle avec interface utilisateur et trois zones d'extinction conformes à la norme EN12094. Elle est conçue pour une alimentation de secours de 2 x 12VDC/7,2 Ah maximum et offre une protection fiable et une utilisation simple.

Détails

• Design moderne et élégant
• 3 zones d'extinction

Spécifications techniques

• Capacité maximale du système (nombre d'appareils) : jusqu'à 96
• Alimentation électrique : VAC
• Consommation d'énergie : 4 A @ 24 VDC
• Tension de fonctionnement : 110 VAC @ 50 Hz ou 230 VAC @ 50 Hz (+10 / -15%)
• Type de câble : 3 x 1.5 mm² (phase, neutre, terre)
• Consommation actuelle : 3.15 A @ 110/1.5 A @ 240 VAC, 0.39 A (courant de repos, aucun appareil), 2.78 A (courant d'alarme, aucun appareil)
• Capacité maximale de l'anneau : 3
• Capacité maximale du groupe de détecteurs : jusqu'à 3
• Nombre d'appareils par zone : 20 max.
• Charge max. Charge maximale : 65 mA
• Classe de câble : 40 ohms (résistance max.), 500 nF (capacité max.)
• Batterie de secours : 2 x 12 V, 12 Ah (SLA)

Spécifications physiques

• Facteur de forme : moyen
• Dimensions : 440 x 480 x 140 mm (L x H x P)
• Poids net : 3.9 kg (sans batterie)
• Poids de livraison : 6 kg
• Couleur : gris (RAL 7035)
• Montage : montage en surface
• Entrées de câbles : Ø 20 mm - 20 / 2 / 26 (haut / bas / arrière)

Conditions environnementales

• Température de fonctionnement : -5 à +50°C
• Température de stockage : -20 à +70°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : Intérieur
• Classification IP : IP30

Spécifications réglementaires

• Compatibilité : CPD, RoHS, WEEE
• Certification : EN12094-1, EN54-13, EN54-2, EN54-4

Entrées surveillées

• Nombre : 6
• Utilisation : MCP Start, MCP Hold, MCP Abort, Pressure Switch, Gas Flow, Door Monitor

Entrées non surveillées

• Nombre : 2
• Utilisation : Auto/Manual mode, Remote Reset

Sorties surveillées

• Nombre : 4
• Utilisation : Fire Sounders, Extinguishing Sounders, Optical Indications, Actuator
• Notification : 2 x 500 mA @ 24 VDC
• Indicateurs visuels : 1 x 500 mA @ 24 VDC
• Actionneur : 1 x 1 A @ 24 VDC

Sorties non surveillées

• Nombre : 4
• Utilisation : Hold Mode, Abort Mode, Manual Mode, Release Indication
• Spécification : 6 x 2 A @ 30 V

Sortie d'alimentation auxiliaire

• Tension de sortie : 24 VDC (21 à 28 VDC)
• Charge max. Charge : 250 mA
