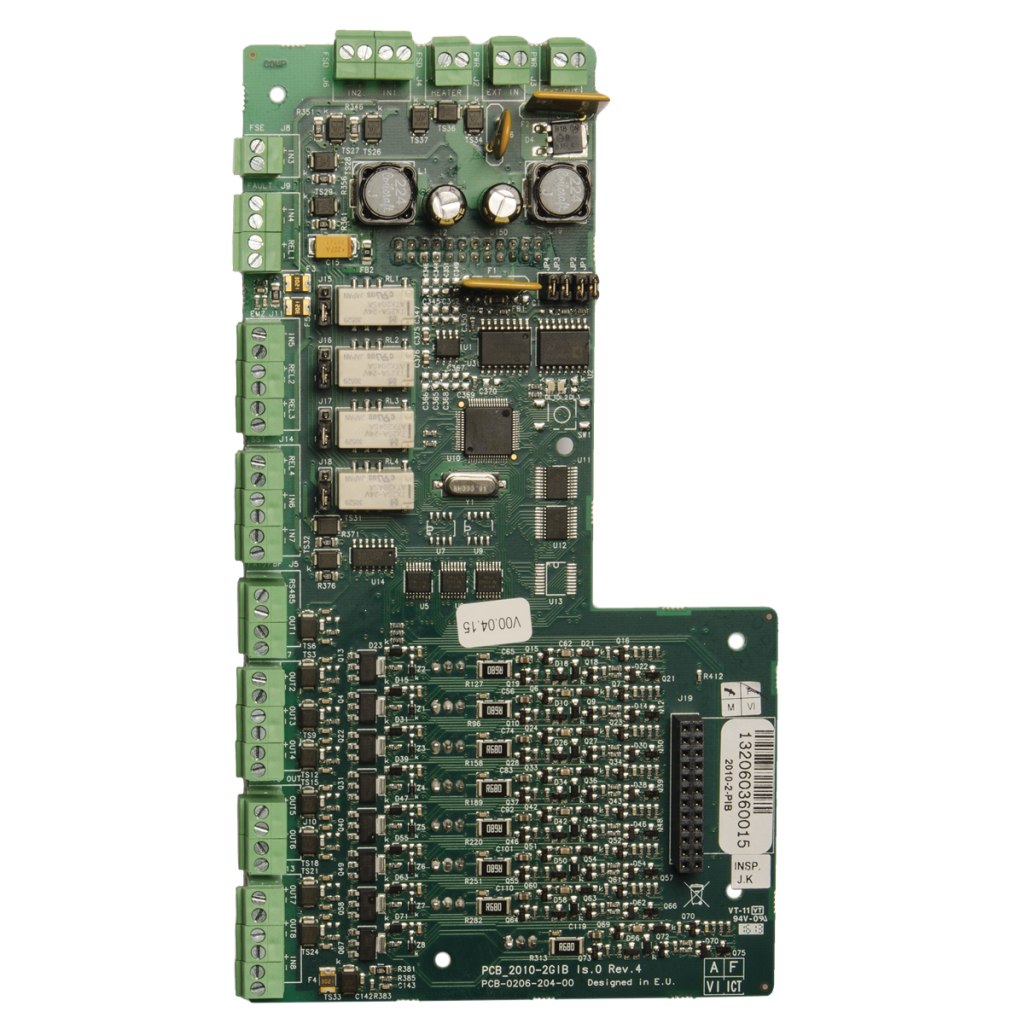

Aperçu de la carte d'interface 2010-2-PIB

La carte d'interface 2010-2-PIB est une carte d'interface polyvalente conçue pour permettre l'intégration de périphériques avec les centrales d'alarme incendie 2X-F1-FB2-46 et 2X-F2-FB2-46. Cette platine répond aux exigences du marché allemand pour les centrales d'alarme incendie en mode VdS 2540 et offre une interface avec le réseau IFAM System 3000 ainsi qu'avec différents détecteurs et centrales de dépannage.

Fonctionnalité et application

La platine dispose de 8 entrées surveillées et de 8 sorties surveillées pour détecter les courts-circuits et les interruptions. Elle offre en outre 4 sorties de relais pour des options de contrôle polyvalentes. Ces caractéristiques la rendent idéale pour une utilisation avec des systèmes FSK, EMZ, SST, FAT, FBF et autres.

Caractéristiques techniques

La carte d'interface peut être alimentée soit par la centrale de détection d'incendie, soit par une alimentation externe, ce qui permet une installation et un fonctionnement flexibles. Chaque sortie surveillée est alimentée par une tension continue de 24 V.

Installation et compatibilité

L'installation de la 2010-2-PIB est simple et facile. Elle peut être installée directement dans le boîtier de la centrale de détection d'incendie et est compatible avec le matériel/firmware Release 3. Cette platine est idéale pour l'extension et l'intégration de systèmes de détection d'incendie dans différentes applications.

Spécifications techniques

• 8 entrées surveillées
• 8 sorties surveillées
• 4 sorties de relais
• Dimensions : 105 x 192 mm
• Poids : 164 g (poids net), 240 g (poids livré)
• Tension de fonctionnement : 24 VDC
• Consommation actuelle : 40 mA (en veille), 4050 mA (activé)

Certifications et normes

Le 2010-2-PIB est conforme aux principales normes de sécurité, dont EN54-13 et EN54-2, et est compatible avec les directives CPD, RoHS et WEEE.
