KE-DM3010OS99 Excellence Series Détecteur manuel intelligent

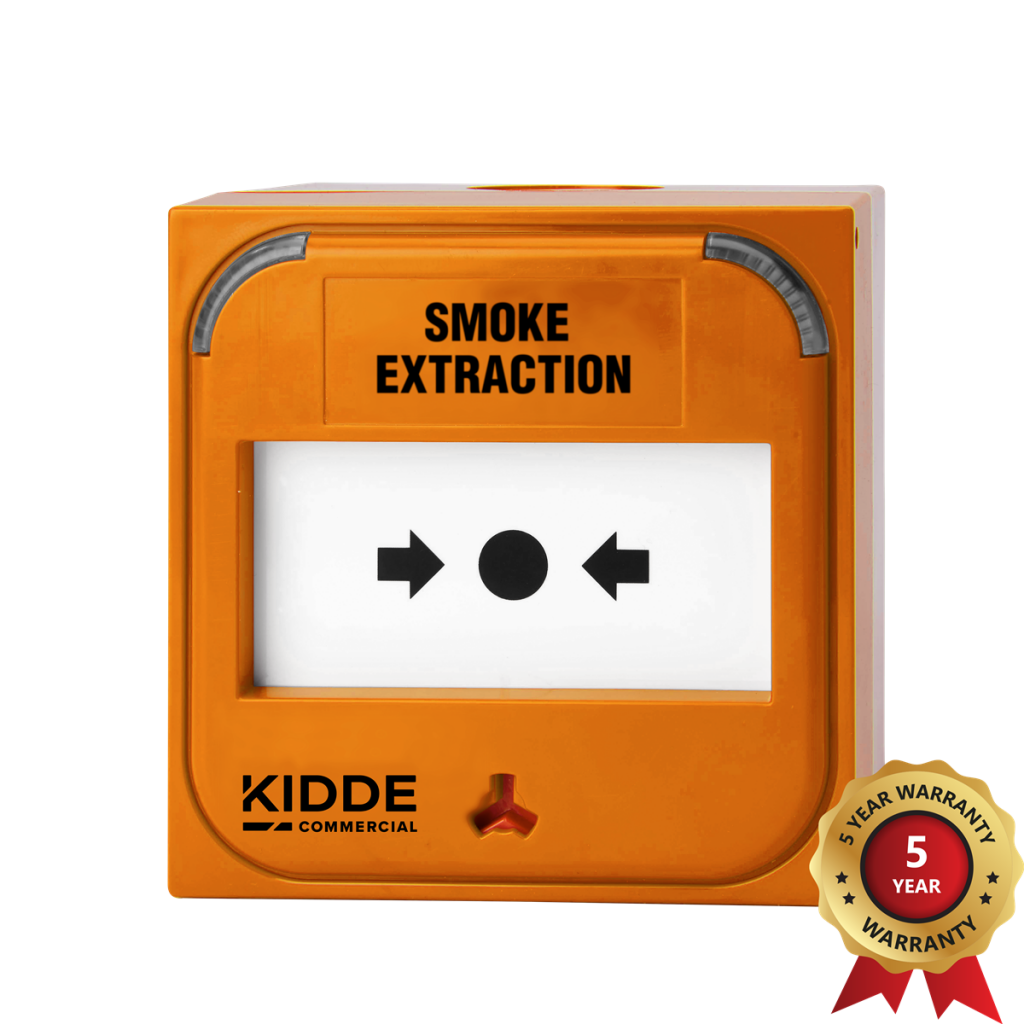

Le KE-DM3010OS99 est un détecteur manuel intelligent et adressable de la gamme Excellence Series de Kidde. Il est conçu pour l'intérieur et offre un déclenchement manuel fiable de l'alarme. Le détecteur manuel est orange et dispose d'un indicateur de fonction "SMOKE EXTRACTION" qui est clairement visible.

Fonctionnalité et utilisation

Le détecteur manuel convient aussi bien pour un montage encastré que pour un montage en surface. Avec ses deux LED tricolores, il offre une visibilité d'alarme à 180°. Sa conception inviolable comprend un élément réarmable ou cassable et un dispositif de test en façade qui facilite l'entretien et la vérification.

Caractéristiques techniques

• Conception inviolable avec élément réarmable ou cassable
• Double affichage d'état tricolore : Alarme (rouge), Isolé (jaune), Défaut (jaune clignotant)
• Accès facile à l'unité d'activation via un dispositif de test en façade
• Options de montage standard pour une mise à niveau facile des installations existantes
• Boîte arrière avec entrée de câble supérieure et inférieure à l'arrière
• Connecteur enfichable avec fonction Link-Through pour une installation et un pré-commissionnement faciles
• Signal d'alarme sur la face avant du détecteur manuel pour une indication claire de l'alarme, même sans LED
• Maintenance rapide sans outils à l'aide de la clé de test
• Prend en charge jusqu'à 128 appareils par boucle

Installation et intégration

L'installation du KE-DM3010OS99 est simple et facile à utiliser. Il peut être intégré dans les systèmes d'incendie Kidde Excellence Series et Aritech Legacy existants, souvent sans modification de la configuration CIE. Le détecteur manuel est livré avec un élément réarmable, un connecteur de test et une clé de test.

Spécifications techniques

• Indicateur d'état : Double LED, alarme (rouge fixe), isolé (jaune fixe), défaut (jaune clignotant), communication (vert clignotant)
• Interface utilisateur : LEDs, signal d'alarme
• Compatibilité : systèmes de feu Excellence et Aritech
• Connexion : boucle à 2 fils
• Méthode d'adressage : commutateur DIP
• Tension de fonctionnement : 17 à 38 VDC
• Consommation électrique : 180 μA (mode veille), 2,8 mA (alarme)
• Spécification du câble : 0,404 à 2,05 mm
• Terminaux : 4 (A+/A- ; B+/B-)
• Principe de détection : Bouton-poussoir/interrupteur
• Surveillance : Activé, Défaut, Arrêt
• Temps de réaction : < 3 s
• Hauteur d'installation : En fonction des réglementations locales
• Dimensions : 87 x 87 x 26 mm (sans boîtier arrière), 87 x 87 x 57 mm (avec boîtier arrière)
• Poids : 110 g (sans boîtier arrière), 170 g (avec boîtier arrière)
• Couleur : Orange (RAL 2008)
• Type de montage : boîtier arrière, montage mural
• Matériau (boîtier) : ABS ignifugé
• Marquage de fonction : SMOKE EXTRACTION
• Température de fonctionnement : -25 à +72°C
• Température de stockage : -25 à +72°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : intérieur
• Indice de protection IP : IP41

Certifications et normes

• CE, REACH, RoHS 3, WEEE

Produits compatibles

• N-MC-BB-O : Accessoire MCP, boîtier arrière de point d'appel manuel intelligent, orange
• N-MC-FC : Accessoire MCP, intelligent Manual Call Point flip cover
• N-MC-FE : Accessoire MCP, élément frangible pour point d'appel manuel intelligent
