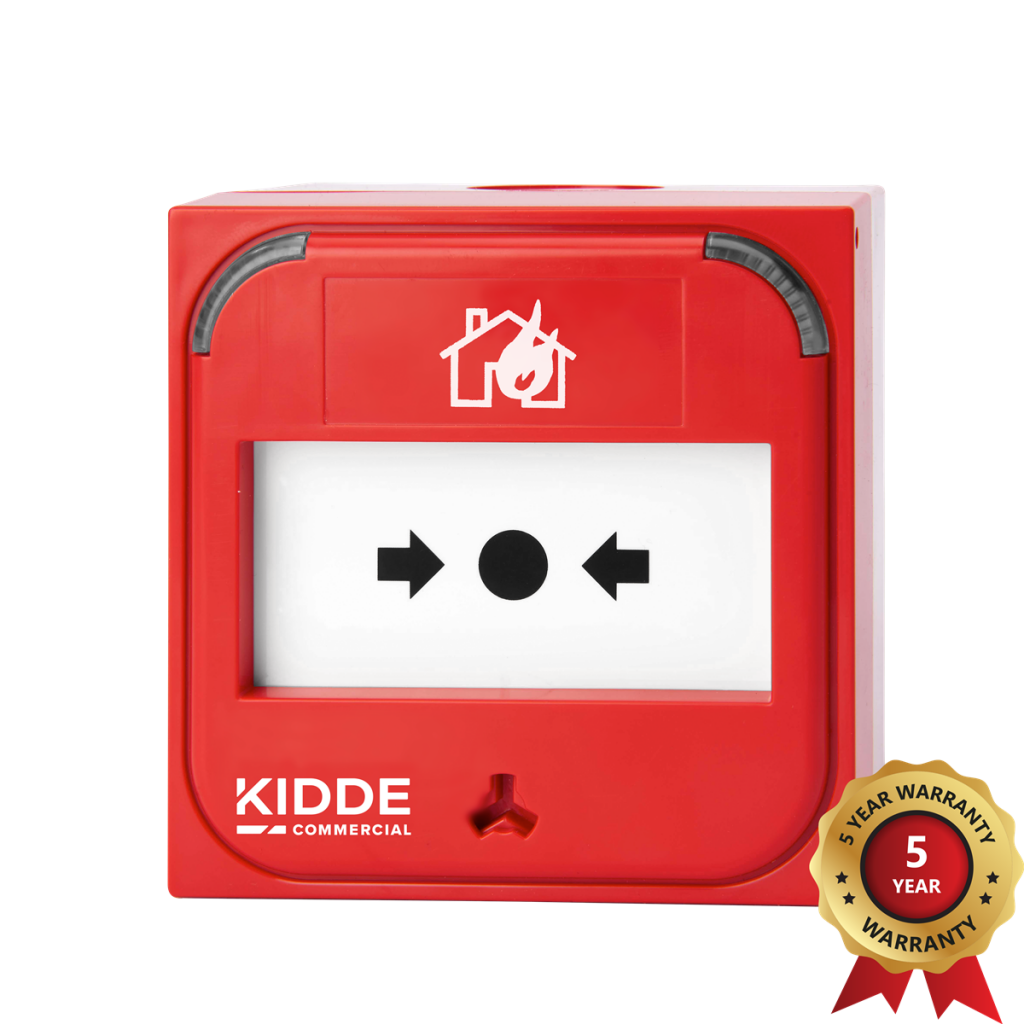

KE-DM3110R-KIT Excellence Series Point d'appel manuel adressable intelligent

Le KE-DM3110R-KIT est un détecteur d'incendie manuel adressable intelligent de la série Excellence avec isolation intégrée. Cet avertisseur d'incendie rouge à une touche pour l'intérieur est équipé d'un indicateur de fonction "House-on-Fire" et est livré complet avec boîte de raccordement, élément réarmable, fiche de test et clé de test. Plusieurs accessoires optionnels sont disponibles pour répondre à la plupart des exigences d'installation.

Esthétique

Ce détecteur d'incendie à un bouton a un profil standard et convient aux installations encastrées et en surface avec des boîtes de jonction standard ou européennes plus anciennes. Avec ses deux LED tricolores, il offre une indication locale claire de son état de fonctionnement sur 180°, même en vue latérale. La propreté de la face avant du détecteur est encore améliorée par une fonction de clé de test sur la face avant, qui permet d'accéder à la boîte de jonction et au câblage et rend superflus les trous de fixation supplémentaires.

Installation et facilité d'entretien

L'accès frontal pour une clé de test visuellement adaptée permet un accès sans entrave, quel que soit le lieu d'installation. La clé MCP sert également d'outil de test et de démontage et permet de retirer le cache frontal MCP sans outils supplémentaires.

Compatibilité

La série KE-DM3000 peut être utilisée dans tous les systèmes de cuisson Kidde Excellence Series et est également compatible avec les anciens systèmes de cuisson Aritech. Dans de nombreux cas, ils peuvent être intégrés dans des systèmes existants sans qu'il soit nécessaire de modifier la configuration.

Caractéristiques techniques

• Détecteur d'incendie fiable à un bouton pour montage en surface
• Isolation intégrée contre les courts-circuits pour une sécurité supplémentaire
• Double affichage d'état tricolore offrant une visibilité d'alarme à 180°
• Conception inviolable avec élément réarmable ou cassable
• Dispositif de test discret à l'avant
• Les options de montage standard facilitent la mise à niveau des installations existantes
• Boîte de jonction avec entrée de câble arrière, supérieure et inférieure
• Terminal de raccordement d'écran dans la boîte de jonction pour les environnements électriques parasites
• Connecteur enfichable avec possibilité de bouclage pour une installation facile et des tests de pré-commissionnement
• Un drapeau d'alarme sur la face avant du détecteur manuel d'incendie permet de signaler l'alarme même en l'absence de LED d'alarme
• Maintenance rapide et sans outil à l'aide de la clé de test
• Supporte jusqu'à 128 appareils par boucle

Spécifications techniques

• Indicateur d'état : Double LED - Alarme (Rouge constant), Isolé (Jaune constant), Erreur (Jaune clignotant), Communication (Vert clignotant)
• Interface utilisateur : LED, drapeau d'alarme
• Compatibilité : Excellence et anciens systèmes d'incendie Aritech
• Connectivité : boucle à 2 fils
• Méthode d'adressage : commutateur DIP
• Type d'alimentation : alimenté par la boucle
• Tension de fonctionnement : 17 à 38 VDC
• Consommation électrique : 200 μA (courant de repos), 2.8 mA (alarme)
• Spécification du câble : 0.404 à 2.05 mm (0.13 à 3.31 mm²)
• Conducteurs de câble : 2
• Bornes : 4 (A+/A-;B+/B-)
• Principe de détection : Bouton poussoir/interrupteur
• Surveillance : Activé, erreur, arrêt, court-circuit
• Temps de réaction : < 3 s
• Tension d'isolation : 14 à 15.5 VDC
• Courant d'isolation : < 1 mA
• Dimensions : 87 × 87 × 26 mm (sans boîte de jonction), 87 × 87 × 57 mm (avec boîte de jonction)
• Poids : 110 g (sans boîte de jonction), 165 g (avec boîte de jonction)
• Couleur : rouge (RAL 3028)
• Type de montage : boîte de jonction, montage mural
• Matériau (boîtier) : ABS ignifugé
• Température de fonctionnement : -25 à +72°C
• Température de stockage : -25 à +72°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : Intérieur
• Indice de protection IP : IP41
• Conformité : CE, REACH, RoHS 3, WEEE
• Certification : CPR
• Normes : EN54:11, EN54:17
