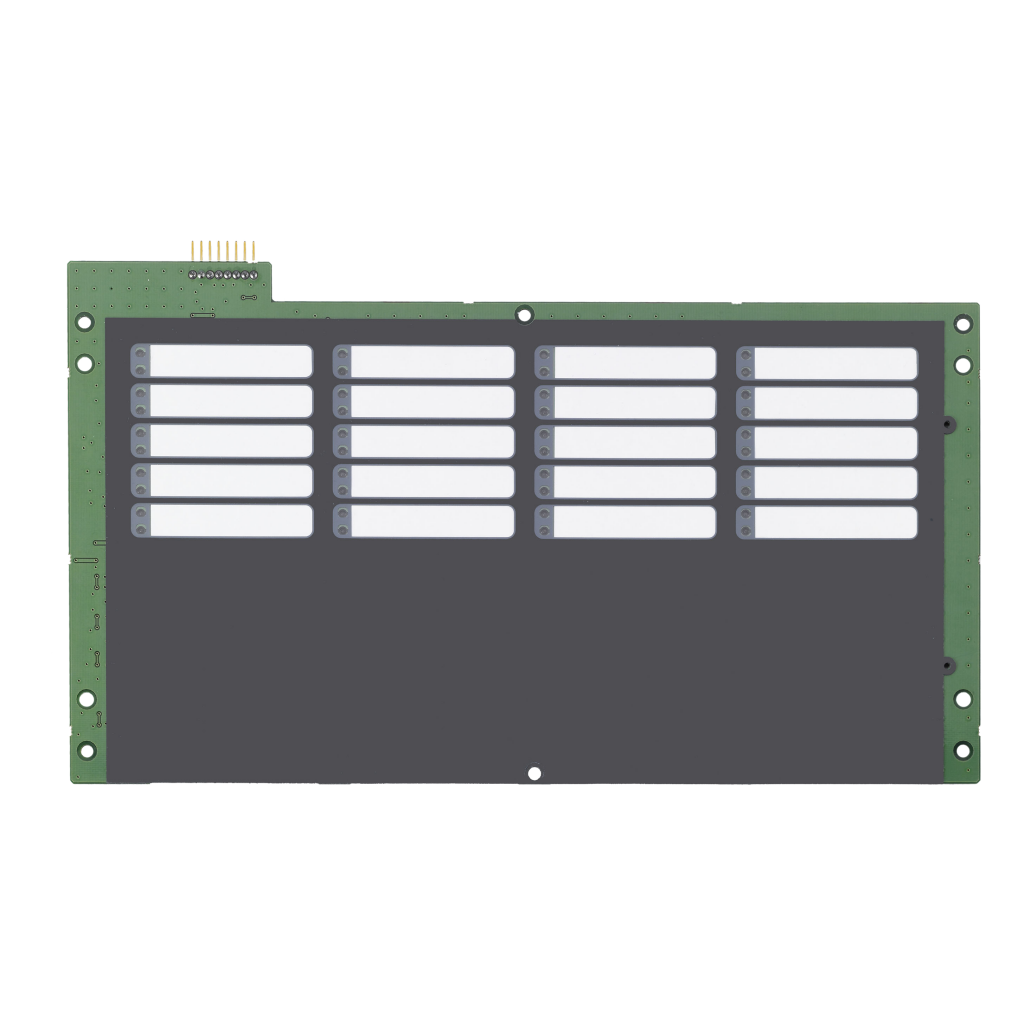

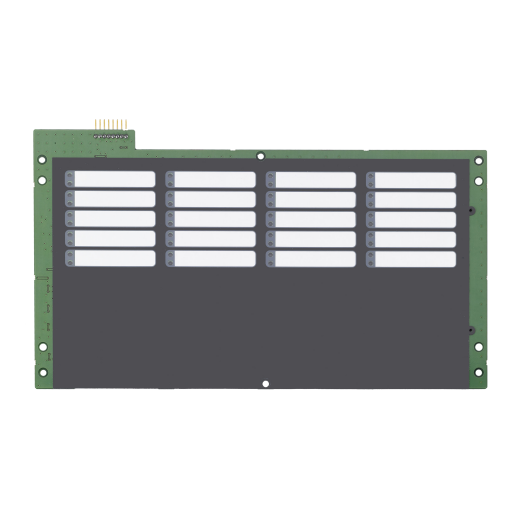

Aperçu de la carte d'extension 2X-ZI-20

La carte d'extension 2X-ZI-20 est spécialement conçue pour les centrales d'alarme incendie de la série 2X dans un grand boîtier. Cette carte offre des indicateurs LED pour 20 groupes de détecteurs, ce qui permet un retour visuel immédiat sur l'état de chaque groupe.

Fonctionnalité et application

La platine d'extension affiche l'état de 20 groupes de détecteurs au maximum. Chaque groupe est équipé d'une LED d'incendie (rouge) et d'une LED de défaut (jaune), ce qui permet de détecter et de réagir rapidement aux alarmes et aux défauts. Les LED offrent un espace généreux pour du texte étiqueté, ce qui facilite l'identification et la gestion des groupes de détecteurs.

Caractéristiques techniques

La platine 2X-ZI-20 est conçue pour s'intégrer facilement dans le grand boîtier des centrales de la série 2X. Elle se monte directement dans l'armoire et ne nécessite aucun câblage supplémentaire, ce qui simplifie l'installation et la maintenance.

Installation et intégration

Le montage de la platine s'effectue dans l'armoire de la centrale de détection d'incendie. L'identification claire des LED et la possibilité d'étiqueter chaque groupe de détecteurs facilitent l'intégration et l'utilisation dans les systèmes existants.

Spécifications techniques

• Capacité : 20 groupes de détecteurs
• Dimensions : 218 x 93 x 307 mm
• Poids : 163 g (poids net), 297 g (poids livré)
• Facteur de forme : grand
• Montage : dans l'armoire
• Température de fonctionnement : +5 à +40°C
• Température de stockage : -20 à +50°C
• Humidité relative : 10 à 95% sans condensation

Certifications et normes

La carte d'extension 2X-ZI-20 est conforme aux principales normes de sécurité, notamment EN54-2 et EN54-4, et est compatible avec les directives CPD, RoHS et WEEE.
