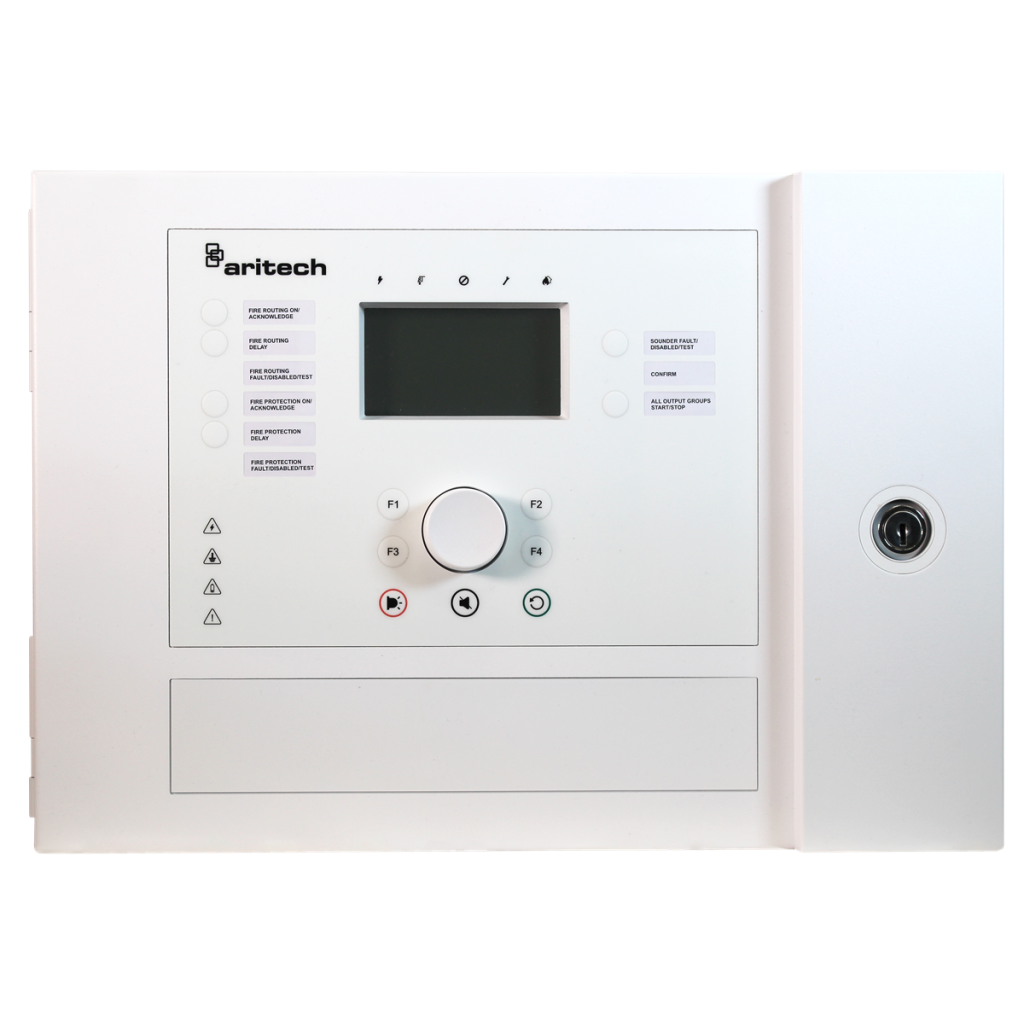

2X-AF2-FB-S Panneau d'incendie adressable avec commandes pour pompiers

Le panneau d'alarme incendie 2X-AF2-FB-S de la nouvelle série 2X-A apporte la vitesse et la fonctionnalité du traitement intelligent aux applications adressables de petite et moyenne taille. Basé sur l'expérience de la série 2X et entièrement rétrocompatible, le nouveau 2X-A offre un design attrayant et moderne qui s'adapte à tous les intérieurs. Doté d'une robustesse améliorée, fabriqué en métal et en plastiques spéciaux et doté d'une électronique facilement amovible, il peut être peint dans n'importe quelle couleur. Les commandes principales sont faciles à trouver grâce à un jog-dial amélioré et robuste.

Fonctionnalité et utilisation

Le panneau est livré dans la langue du pays et dispose d'une interface utilisateur avec des commandes pour les pompiers et la protection incendie. Il prend en charge 2 boucles comprenant jusqu'à 256 appareils dans 512 zones et offre en standard 4 sorties surveillées pour les générateurs de signaux/messages d'incendie, qui peuvent également être utilisées comme sorties librement programmables. En outre, il y a 2 sorties de relais conventionnelles et 2 sorties surveillées prévues pour les conditions générales d'incendie et de panne, ainsi que 2 entrées configurables par l'utilisateur pour la surveillance et le contrôle.

Options

Le panneau prend en charge une carte réseau pour créer un réseau d'un maximum de 64 nœuds / 256 boucles de panneaux d'alarme incendie et de panneaux répétiteurs. Si nécessaire, des affichages de zone séparés peuvent être montés dans le panneau ou le répéteur avec un panneau d'affichage LED incendie/défaut de 20 ou 40 zones.

Caractéristiques techniques

• 2 boucles haute puissance de 500 mA chacune et commandes pour les pompiers et la protection incendie
• Loop-Power-PAK pour augmenter la puissance de la boucle de 500 mA à 800 mA
• Supporte jusqu'à 256 appareils, 512 zones et 300 groupes de sortie
• Jusqu'à 24 affichages LED de zone pour l'incendie et les pannes, avec espace pour les numéros à 4 chiffres
• Connexion Ethernet avec TCP/IP pour le diagnostic, la maintenance et la programmation à distance
• LCD graphique conforme à la norme EN54 avec icônes et jusqu'à 256 zones
• Jog-Dial amélioré avec 4 touches sensitives pour un contrôle utilisateur simple et intuitif
• Design esthétique avec porte robuste en acier peint
• Porte et châssis facilement amovibles pour une installation rapide et propre
• Tous les raccordements enfichables
• Sortie auxiliaire 24 VDC avec prise en charge de la réinitialisation
• 3 ports USB avec prise en charge de clés de mémoire et RS232 pour la prise en charge d'imprimantes
• Communication via UltraSync Cloud, avec communicateur EN 54-21 UC240 UltraSync
• Intégration dans le logiciel de gestion ATS8600, permet l'intégration avec les systèmes de sécurité et CMS
• structure de menu à 3 niveaux d'opérateur (20 noms d'utilisateur et mots de passe)
• Notification par e-mail des événements directement depuis le tableau de bord (4 comptes utilisateurs)
• Mémoire d'historique pour 9999 événements
• Rétrocompatible, prend en charge le rétrofit/la mise à niveau du site, les extensions, le remplacement
• Compatible avec les nouveaux générateurs de signaux/luminaires alimentés par boucle et les générateurs de signaux de base ainsi que les détecteurs de la série 2000 avec chambre optique interchangeable

Spécifications techniques

• Interface utilisateur : Avec commandes pompiers
• Capacité maximale du système (comptage des appareils) : Jusqu'à 32512
• Taille du réseau (nœuds) : Jusqu'à 64
• Type d'alimentation : VAC
• Tension de fonctionnement : 110 / 240 VAC (+10%/-15%)
• Type de câble : 3 x 1.5 mm² (Live, Neutral, Earth)
• Consommation électrique : Nom. 0.6 / 1.3 A, Max. 1.5 A / 3.15 A
• Capacité maximale de la boucle : 2
• Type et puissance de la boucle : 500 mA extensible à 800 mA à 37 VDC (28 à 37 VDC)
• Évaluation du câble : 52 ohms, 500 nF, max. 2 km, type de câble : recommandé 2 noyaux 1.5 mm² paire torsadée
• Sorties : 250 mA, 29 VDC (29 à 36 VDC)
• Capacité maximale de la zone : Jusqu'à 512
• Entrées : 2, surveillées, charge maximale 150 mA
• Programmable : 2
• Terminaison : 15 kohms
• Signalisation d'alarme incendie : 350 mA / 21 à 28 VDC (24 VDC nominal)
• Signalisation de défaut : 350 mA / 21 à 28 VDC (24 VDC nominal)
• Notification : 8 sorties de signalisation, surveillées, 4, 750 mA / 21 à 28 VDC (24 VDC nominal)
• Alimentation auxiliaire : 1 réarmable, 500 mA / 21 à 28 VDC (24 VDC nominal)
• Programmable : jusqu'à 8 (2 par loop board) / 21 à 28 VDC (24 VDC nominal)
• Surveillance générale d'incendie et de panne : 2, 350 mA, 19.5 à 28 VDC (24 VDC nominal)
• Capacité de la batterie de veille : Max. 2 x 12 V, 18 Ah (utilisation des câbles fournis)
• Charge : 27.3 V à 20ºC ; 36 mV/ºC
• Seuil d'avertissement de tension de batterie basse : 23.6 VDC ± 1% à 25ºC
• Batteries supportées dans le boîtier : Max. 2 x 12 V, 7.2 Ah (utilisation des câbles fournis)
• Facteur de forme : Petit
• Dimensions : 409 x 285 x 154 mm (L x H x P)
• Poids net : 5.2 kg (sans la batterie)
• Poids à l'expédition : 6.6 kg
• Couleur : blanc (RAL 9003)
• Type de montage : en saillie
• Entrées de câbles : 18 (20 mm) / 2 (20 mm) / 2 plaques amovibles (haut / bas / arrière)
• Matériau : acier (peint)
• Température de fonctionnement : -5 à +40°C
• Température de stockage : -20 à +50°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : intérieur
• Degré de protection IP : IP30, pour usage intérieur uniquement
• Conformité : CPD, RoHS, WEEE
• Certification : EN54-13, EN54-2, EN54-21, EN54-4
