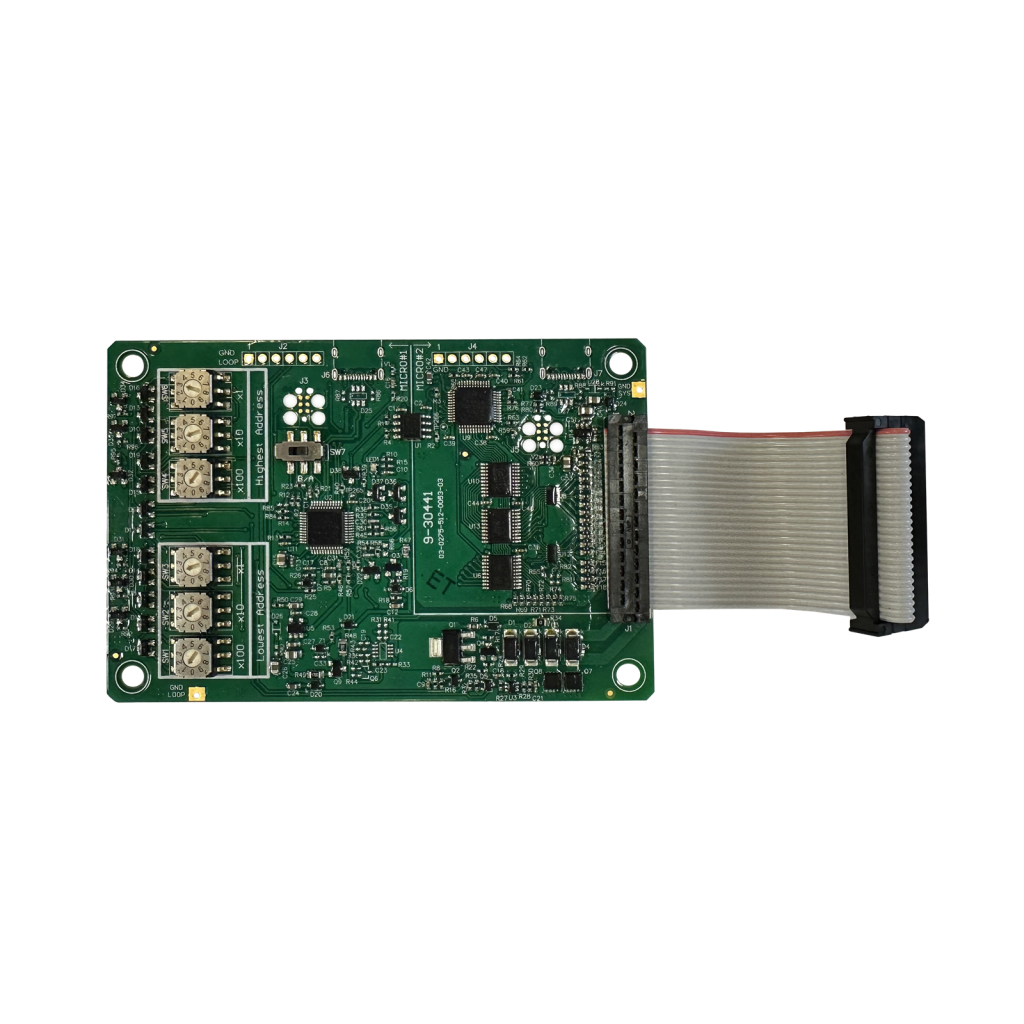

Carte d'interface de panneau adressable d'excellence (APIC)

La carte d'interface de panneau adressable d'excellence (APIC) est une solution innovante qui permet la communication entre les modules de détection ModuLaser et la centrale d'alarme incendie principale. Cette carte d'interface a été conçue pour simplifier l'adressage et la communication dans les applications de protection incendie exigeantes.

Caractéristiques

• Adressage simple sur la boucle adressable : la carte APIC permet un adressage rapide et simple, sans qu'il soit nécessaire de procéder à des câblages manuels.
• Connexion par câble plat : la connexion se fait par un câble plat, ce qui simplifie l'installation et garantit un câblage propre.
• Installation piggyback : la carte est montée directement sur le module d'affichage ModuLaser et ne nécessite aucun matériel supplémentaire.
• Réglage facile des adresses : les adresses peuvent être réglées rapidement à l'aide de commutateurs bien visibles sur la carte APIC.
• Communication optimisée : la carte APIC permet de s'adresser directement aux détecteurs du cluster ou du réseau SenseNET, ce qui permet de surveiller et de contrôler efficacement l'état des détecteurs.

Modes de fonctionnement

L'APIC Excellence prend en charge deux modes de fonctionnement différents : affichage individuel et affichage des commandes. En mode d'affichage unique, chaque module du cluster est affiché comme une adresse séparée sur la boucle, tandis qu'en mode d'affichage des commandes, plusieurs détecteurs et/ou clusters ModuLaser peuvent être surveillés par une seule carte APIC.

Spécifications techniques

Généralités

• Compatibilité : Protocole Aritech

Physique

• Dimensions : 101 x 68 mm (l x h) (carte électronique)

Conditions environnementales

• Température de fonctionnement : -20 à +60ºC
• Humidité relative : 10 à 95 % sans condensation
• Environnement : Intérieur

Réglementaire

• Certification : EN54-17, EN54-18

Montage

• Montage : câble plat avec fiche et prise - fixation à l'emplacement prévu dans le module d'affichage ModuLaser

Produits compatibles

• 9-30441-TAG : Carte d'interface de panneau adressable d'excellence (APIC) Extenseur de cavalier
• FHSD8300 : LaserSense ModuLaser, module d'affichage minimal
• FHSD8310 : LaserSense ModuLaser, Module d'affichage standard
• FHSD8320 : LaserSense ModuLaser, Module d'affichage de commande
