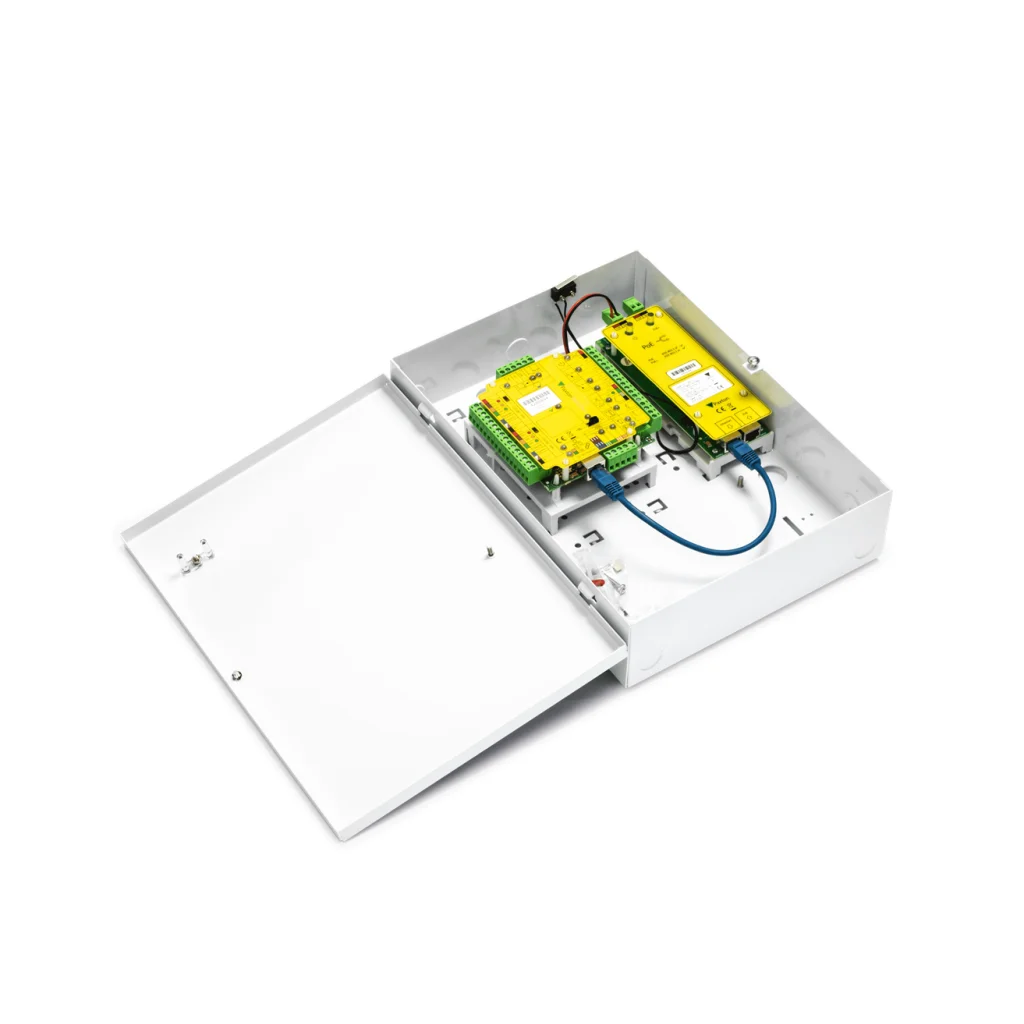

Centrale de commande de porte Paxton Net2 Plus avec PoE+ -EV dans un boîtier St

Info
Net2 Plus est un système de contrôle d'accès basé sur le réseau. Un tel système ouvre la possibilité d'une gestion centralisée, d'une notification des événements et d'un contrôle flexible des droits d'accès des utilisateurs. Chaque centrale de contrôle de porte fait partie du réseau, mais peut également fonctionner de manière indépendante. Elle prend ses propres décisions et enregistre les événements.

La centrale de contrôle de porte Net2 Plus est reliée à l'ordinateur de gestion par un connecteur RJ45 via un réseau TCP/IP normal. Cela augmente considérablement la flexibilité de l'installation dans les bâtiments avec des réseaux LAN/WAN. La centrale de contrôle de porte Net2 Plus dispose également d'une connexion RS485. Il peut ainsi être connecté à d'autres centrales de porte Net2 Plus ou Net2 Classic via un câble CAT5.

Un centre de contrôle de porte Net2 Plus peut également servir d'interface vers un réseau local pour une connexion RS485 (Daisy Chain) d'autres centres de contrôle de porte Net2 Plus ou Net2 Classic, de sorte que ceux-ci n'ont plus besoin d'une interface TCP/IP.

Installation
Sur la centrale de contrôle de porte Net2 Plus se trouve une étiquette qui indique précisément les connexions à code couleur pour le lecteur, l'alimentation électrique, etc. La centrale de contrôle de porte dispose d'un relais avec des contacts libres de potentiel et peut ainsi commander des ouvre-portes électriques ou d'autres entraînements d'ouverture. De même, il est possible de raccorder des contacts de porte et de sabotage, des boutons de sortie et des transmetteurs d'alarme locaux.

Les centrales de porte communiquent avec le PC via le protocole standard TCP/IP d'un réseau LAN. Une adresse IP fixe doit être attribuée à la centrale de contrôle de porte Net2 Plus. Tous les réglages sont effectués dans l'utilitaire de configuration Net2.

Les connexions correspondantes sont équipées de LED de diagnostic, qui sont utiles pour une installation sans problème. Les résistances finales peuvent être activées ou désactivées selon les besoins. Des résistances de fin de ligne externes ne sont pas nécessaires.

Caractéristiques techniques

• Module, prémonté dans un boîtier en acier avec module PoE+
• Connectable à un switch PoE (PoE et PoE+) ou switch avec injecteur PoE 477-400-D
• Communication via TCP/IP et/ou RS485
• Lecteurs / claviers connectables en entrée et en sortie
• Bornier de raccordement pour intégration avec un système d'alarme anti-intrusion
• Contact de relais pour ouvre-porte ou similaire, puissance de commutation : 4 A à 24 V DC
• Contact de relais pour commande, puissance de coupure : 4 A à 24 V DC
• Contact de porte, contact de sabotage, bouton de sortie et surveillance EV raccordables
• Alarme locale raccordable (jusqu'à 1 A de consommation de courant max. - tenir compte du type AT)
• Fonctionnement en ligne et hors ligne possible
• Mémorisation des 2 728 derniers événements en temps réel en mode hors ligne
• Auto-détection et LED de diagnostic pour un gain de temps lors de la mise en service
• Flash EEPROM pour les mises à jour centralisées du micrologiciel
• tension de sortie 12 V : max. 13,35 V DC
• Courant de sortie (PoE+ AT type 2) : Max. 1,5 A
• Courant de sortie (AF - AT type 1) : Max. 0,83 A
• Puissance de sortie (PoE+ AT type 2) : Max. 20,4 W
• Puissance de sortie (AF - AT type 1) : Max. 10,36 W
• Tension d'entrée : 36 - 57 V DC
• Courant d'entrée : max. 0,83 A
• Consommation de courant centrale de commande de porte : max. 200 mA
• Tension de fonctionnement (centrale de commande de porte):12 V DC
• Dimensions (L x H x P) : 236 x 320 x 80 mm
