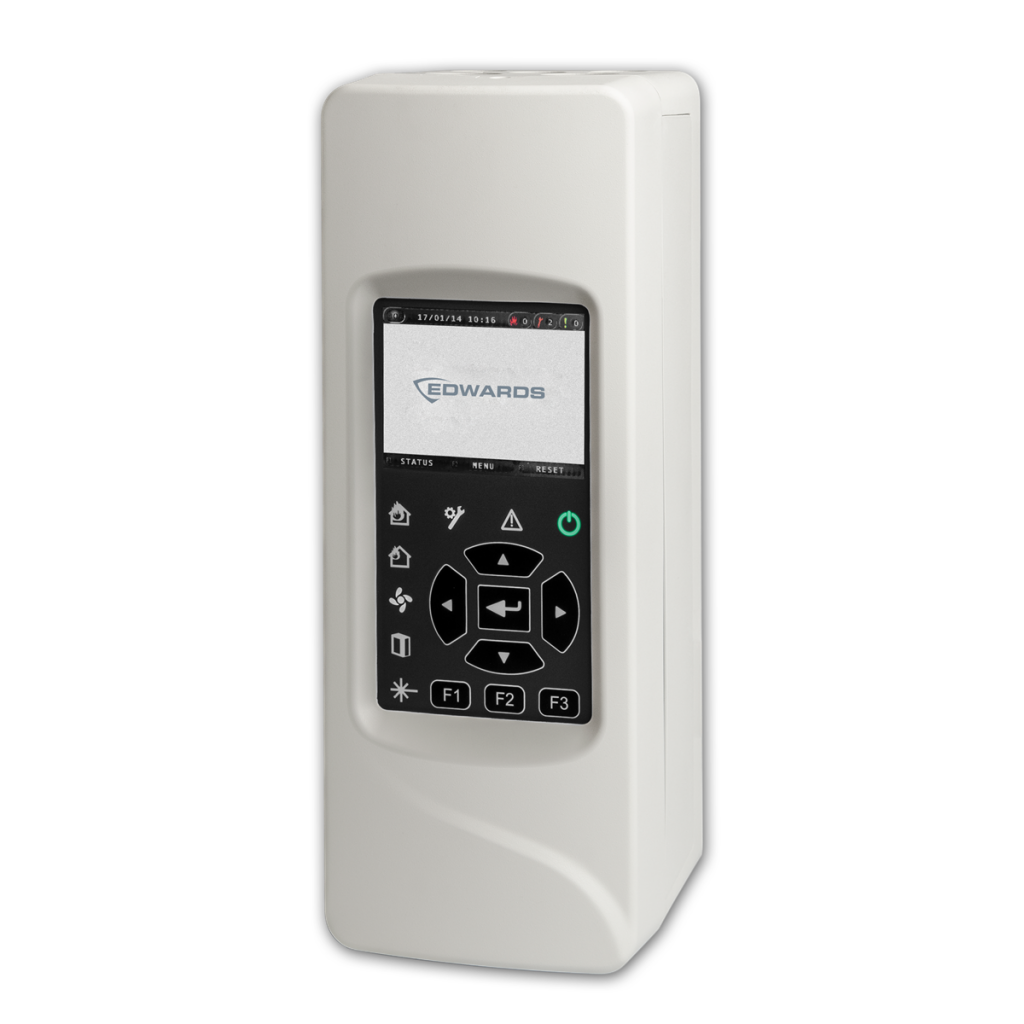

FHSD8310 : LaserSense ModuLaser, module d'affichage standard

Le système LaserSense ModuLaser est une solution évolutive de détection des fumées d'aspiration qui offre une installation simple, une maintenance accélérée et des possibilités d'application flexibles. Il se compose de deux modules principaux : le module d'affichage et le module de détection. Le module d'affichage standard offre une interface utilisateur intuitive et permet de contrôler et de surveiller efficacement plusieurs modules de détection.

Caractéristiques

• Conception modulaire : des modules de détection séparés à commande centrale permettent une aspiration ciblée des fumées dans des zones discrètes sans chevauchement.
• Détection de fumée par aspiration spécifique à une zone : chaque module de détection peut surveiller des zones ou des secteurs spécifiques, et des informations d'alarme spécifiques sont transmises à la centrale de détection principale via une carte d'adresse APIC commune ou des relais d'alarme dédiés.
• Installation simplifiée : grâce à la conception bien pensée de la station d'accueil, les détecteurs peuvent être facilement connectés en groupe, tout en protégeant les composants électroniques sensibles pendant l'installation initiale.
• Interface utilisateur intuitive : un écran couleur TFT lumineux avec des touches de navigation et de contrôle universelles facilite la programmation et le diagnostic.
• Raccordement facile des tuyaux : Le système d'adaptateur de tube Quick-Fit permet une connexion sûre et une installation et un retrait faciles des tubes.
• Localisation rapide de la fumée : chaque module de détection fonctionne de manière autonome, ce qui permet d'éviter les retards dans la détermination de la fumée dans une zone.

Spécifications techniques

Généralités

• Affichage de l'état : LED
• Interface utilisateur : TFT et touches de navigation sur les modules d'affichage standard et de commande
• Niveaux d'alarme : 4 (Aux, pré-alarme, alarme et alarme 2)
• Journal des événements : 20.000 événements par module
• Prise en charge RS485 : oui (SenseNET et SenseNET+)
• Connectivité : USB (x2) et APIC sur le module d'affichage

Données électriques

• Tension de fonctionnement : 8 - 30 VDC
• Consommation actuelle :
• Module d'affichage : 204 mA (affichage minimum), 232 mA (affichage standard), 232 mA (affichage de commande)
• Module de détection : 260 mA (vitesse du ventilateur 1), 380 mA (vitesse du ventilateur 6, réglage d'usine), 940 mA (vitesse du ventilateur 16)

Détection

• Principe de détection : détection de la masse de diffusion de la lumière laser et évaluation des particules
• Plage de sensibilité aux particules : 0,003 à 10 microns

Tube d'aspiration

• Longueur : jusqu'à 250 m combinés par module de détection
• Nombre de trous d'aspiration :
• Jusqu'à 20 (classe A) par module de détection
• Jusqu'à 40 (classe B) par module de détection
• Jusqu'à 50 (classe C) par module de détection
• Taille de l'entrée : 27 ou 25 mm de diamètre extérieur
• Emplacement de l'entrée : en haut ou en bas
• Taille de l'évent : 27 ou 25 mm de diamètre extérieur
• Emplacement de l'évent : en haut ou en bas

Entrée

• Quantité d'entrée : 2 par module
• Type et classe d'entrée : Surveillé
• Résistance de terminaison : 15 kΩ ±5%, 1/4 W
• Programmable : Oui

Sortie

• Quantité de sortie : 3 par module
• Type et classe de sortie : Hors tension (charge de contact 2 A à 30 VDC / NO/NC/C)
• Programmable : Oui

Physique

• Dimensions : 110,5 x 133,5 x 300 mm (L x P x H)
• Poids net : 1,18 kg (module d'affichage), 1,57 kg (module de détection)
• Couleur : Crème
• Montage : montage en surface
• Entrées de câbles : 2 en bas, 2 à l'arrière, 2 en haut du module de détection et 3 en haut du module d'affichage

Conditions environnementales

• Température de fonctionnement : -20 à +60 °C
• Humidité relative : 0 à 95% sans condensation
• Environnement : intérieur
• Classification IP : IP40

Réglementation

• Compatibilité : REACH, RoHS
• Certification : BOSEC, CPR, EN54-20, LPCB, VdS

Physique

• Taille de l'entrée de câble : 20 mm (0,5 pouce) - haut et bas
• Orientation du module de détection : verticale (0° ou 180°)

Enregistreur de charte

• Période d'échantillonnage : réglable entre 1s et 60s
• Capacité : 1 mois @ 1s / Jusqu'à 5 ans @ 60s
• Valeurs enregistrées : valeur du détecteur, 4 valeurs de niveau d'alarme, valeur du débit et température (toutes en même temps)
