Info

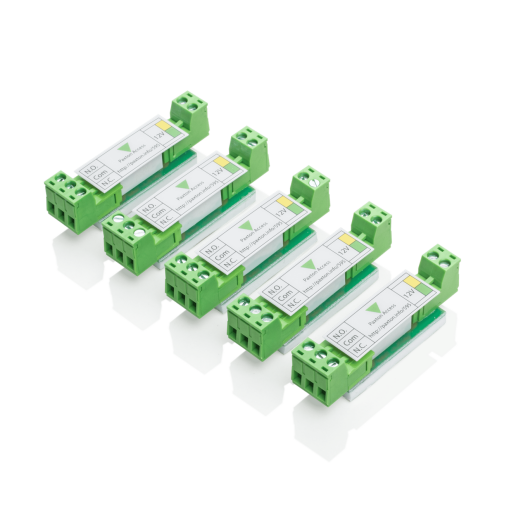

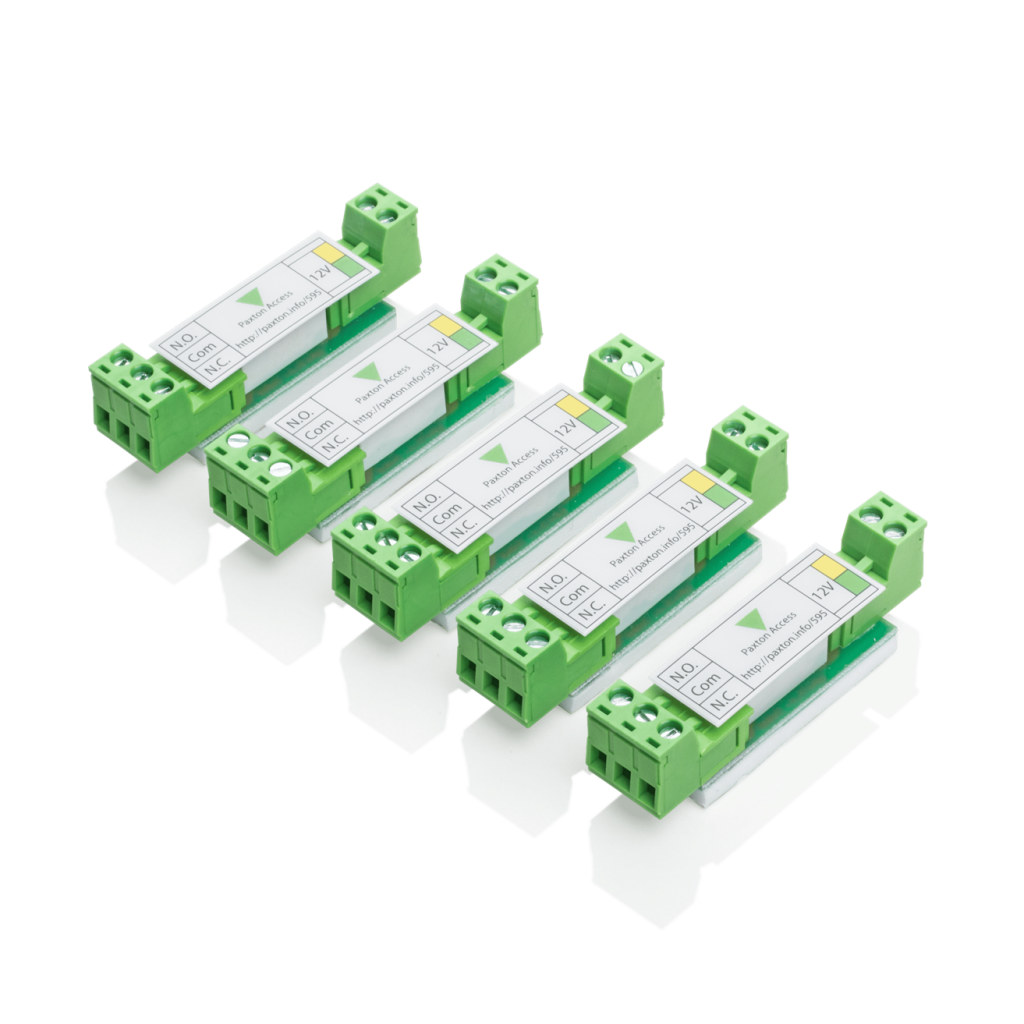

Les systèmes compacts utilisent une tension de commutation de 12 V CC comme sortie pour une serrure. Cela ne convient pas aux situations où des contacts sans tension sont nécessaires pour contrôler des appareils externes, comme les volets roulants ou les serrures 24 V. Le module de sortie de commande du système compact est conçu pour être connecté via cette sortie (fils vert/jaune) et pour fournir des contacts commutés (NO / NC) hors tension.
Installation
Les connexions sont codées par couleur afin de montrer les connexions pour le système compact. Effectuez simplement le câblage conformément à l'étiquette sur le module.
Utilisation
La sortie de commande peut être utilisée pour la commutation d'un courant continu/alternatif de 40 volts maximum à 4 A.
