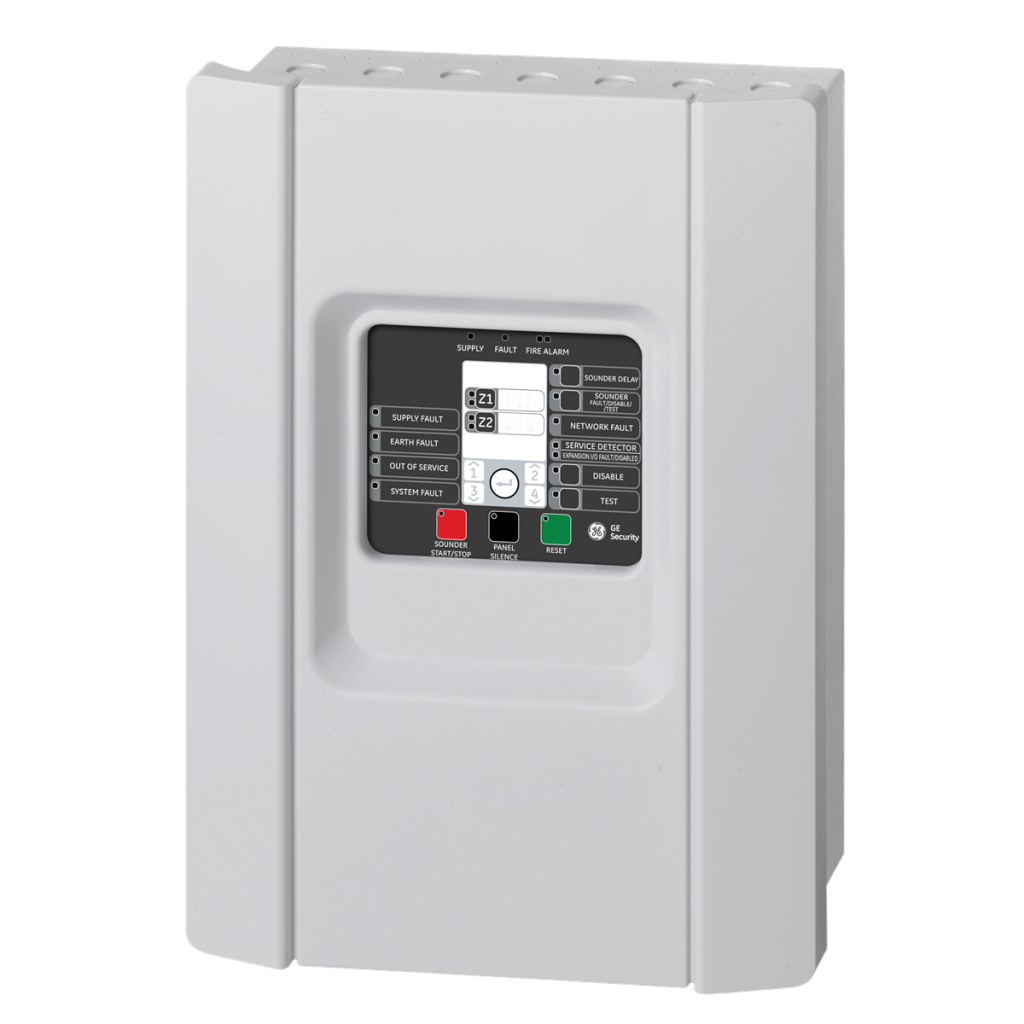

1X-F2-04 Centrale d'alarme incendie conventionnelle avec 2 groupes de détecteurs

La centrale de détection d'incendie 1X-F2-04 est dotée d'une architecture de configuration avancée qui permet une solution simple et facile pour les applications conventionnelles de petite et moyenne taille. La centrale est dotée d'un design moderne et élégant qui s'intègre dans presque tous les environnements grâce à son volet frontal légèrement incurvé. Les éléments de commande sont intégrés dans la façade en lexan noir, ce qui confère à la centrale un aspect attrayant.

Aperçu

La 1X-F2-04 est une centrale de détection d'incendie conventionnelle, livrée dans la langue locale et disposant de 2 groupes de détection auxquels peuvent être raccordés jusqu'à 32 appareils par groupe de détection. En outre, la centrale offre 2 sorties de signalisation surveillées et 2 sorties de relais libres de potentiel pour la signalisation générale des conditions d'incendie et de panne. Deux entrées configurables par l'utilisateur pour les fonctions de surveillance et de contrôle sont également disponibles.

Options

La centrale prend en charge 2 types différents de platines de relais optionnelles : une avec 4 relais libres de potentiel et une avec 4 relais surveillés. Ces platines permettent d'augmenter le nombre de sorties de la centrale jusqu'à 8 sorties supplémentaires.

Reconnaissances & marques de contrôle

La gamme de produits dispose des homologations suivantes :

• EN54:2, EN54:4, CE et VdS n° G210006
• Certification CPD
• Conforme à NEN2535, NBNS21-100 et BS5839-1
• Conforme à la directive WEEE
• Conforme à la directive RoHS

Classe de type Condition : 3K5 selon IEC 60721-3-3

Caractéristiques techniques

• Design moderne et élégant
• Modules facilement amovibles pour une installation rapide et propre
• Modes de fonctionnement régionaux réglés en usine
• Fonction normale & retrait de la tête du détecteur MG
• Sorties d'alarme surveillées
• Relais d'incendie & de défaut sans potentiel conformes à EN54
• Changement de classe, jour/nuit & dispositifs de réarmement déportés
• sortie de détecteur secondaire 24VCC avec fonction de réinitialisation
• Prise en charge en usine de fonctions spéciales telles que : - Niveaux d'accès utilisateur conformes à EN54 - Mode mixte MG - Diagnostic complet de la centrale - Révision par une seule personne - Dispositif de signalisation surveillé - CleanMe™
• Platines de relais standard & surveillées en option
• Reconnaissance VdS : G210006

Spécifications techniques

• Capacité maximale du système (nombre d'appareils) : jusqu'à 1280
• Taille du réseau (nœuds) : jusqu'à 32
• Alimentation électrique : VAC
• Consommation d'énergie : 2 A @ 24 VDC
• Tension de fonctionnement : 110 VAC @ 50 Hz ou 230 VAC @ 50 Hz (+10% -15%)
• Type de câble : 3 x 1.5 mm² (live, neutral, earth)
• Consommation actuelle : 2 A @ 110/240 VAC
• Quiescent : 50 mA (sans appareils)
• Alarme : 130 mA (sans appareils)
• Capacité maximale de l'anneau : 2
• Capacité maximale du groupe de détecteurs : jusqu'à 2
• Tension de fonctionnement : 22 VDC (18 à 24 VDC)
• Nombre d'appareils par zone : 32 max.
• Classe : 65 mA (charge max.)
• Classe de câble : 40 ohms (résistance max.), 500 nF (capacité max.)
• Nombre d'entrées : 2
• Type et classe d'entrée : 100 ohms (résistance max. du câble)
• Tension de surveillance : -15 à +28 VDC
• Tension AUX : 24 VDC (21 à 28 VDC)
• Capacité de la batterie de veille : 2 x 12 V, 7.2 Ah (SLA)
• Facteur de forme : Petit
• Dimensions : 320 x 435 x 134 mm (L x H x P)
• Poids net : 2.8 kg (sans batterie)
• Poids de livraison : 4.5 kg
• Couleur : gris (RAL 7035)
• Montage : montage en surface
• Entrées de câbles : Ø 20 mm - 14 / 2 / 12 (haut / bas / arrière)
• Température de fonctionnement : -5 à +50°C
• Température de stockage : -20 à +70°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : Intérieur
• Classification IP : IP30
• Compatibilité : CPD, RoHS, WEEE
• Certification : EN54-13, EN54-2, EN54-4
