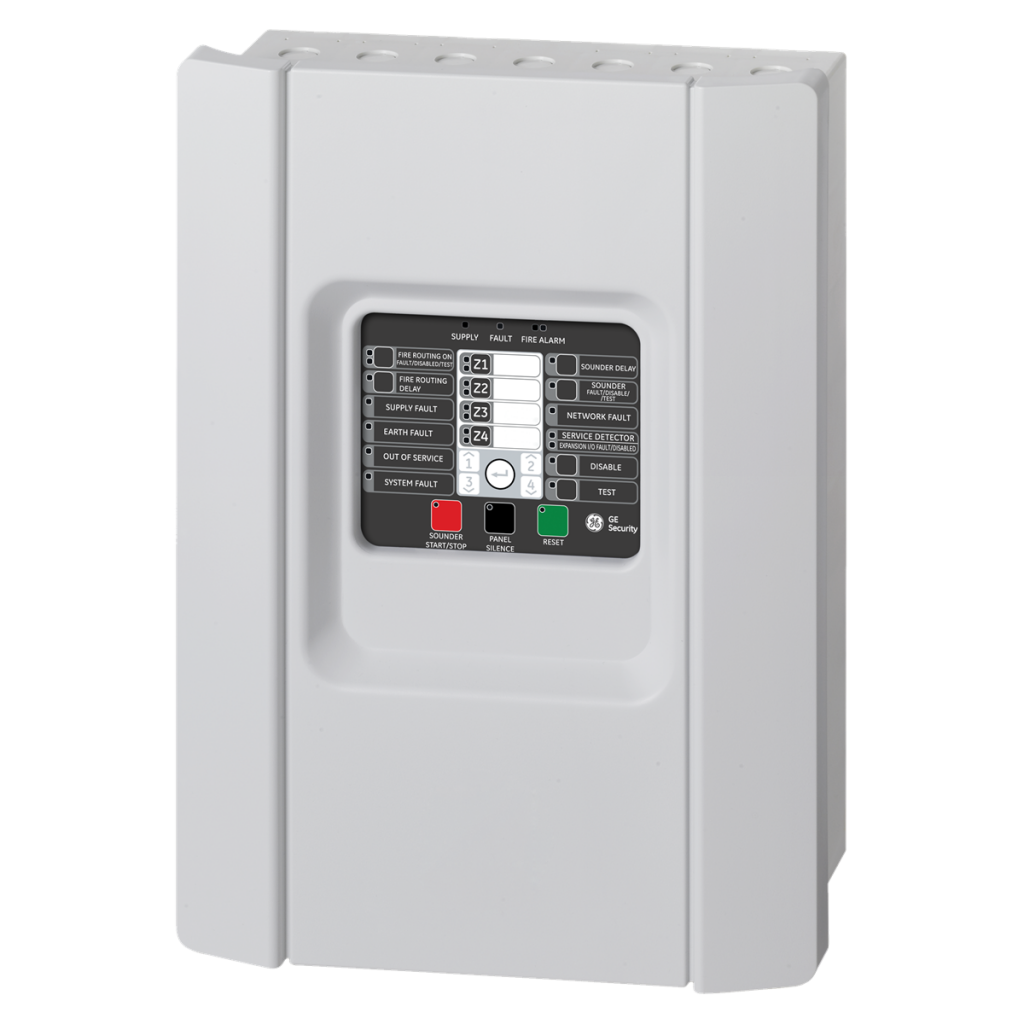

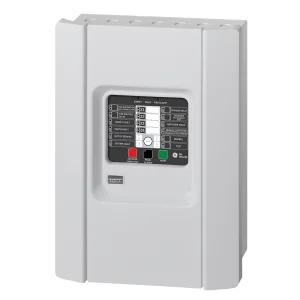

1X-F4-04 : centrale d'alarme incendie conventionnelle avec 4 groupes de détecteurs et détecteur principal

Les centrales d'alarme incendie 1X-F4-04 sont dotées d'une architecture de configuration avancée qui permet une solution simple et facile pour les applications conventionnelles de petite et moyenne taille. Les centrales sont dotées d'un design attrayant qui s'intègre dans presque tous les environnements grâce au volet frontal légèrement incurvé. Les éléments de commande sont intégrés dans la façade en lexan noir. Grâce à la prise en charge de différentes gammes de détecteurs et d'accessoires, ces systèmes polyvalents et rapides à installer conviennent aux petites et moyennes entreprises d'installation de systèmes de détection d'incendie.

Aperçu

Le 1X-F4-04 est une centrale de détection d'incendie conventionnelle livrée avec la langue locale et dispose de 4 groupes de détection auxquels peuvent être raccordés jusqu'à 32 appareils par MG. En outre, la centrale dispose de 4 sorties de signalisation surveillées. En outre, la centrale offre 2 sorties de relais sans potentiel pour la signalisation générale des conditions d'incendie et de panne et 2 entrées configurables par l'utilisateur pour les fonctions de surveillance et de contrôle.

Options

Les centrales supportent 2 types différents de platines de relais optionnelles : une avec 4 relais libres de potentiel et une avec 4 relais surveillés. Ces platines permettent d'ajouter jusqu'à 8 sorties supplémentaires aux sorties de la centrale.

Reconnaissances & marques d'homologation

La gamme de produits dispose des homologations suivantes :

• EN54:2, EN54:4, CE et VdS n° G210006
• Certification CPD
• Conforme à NEN2535, NBNS21-100 et BS5839-1
• Conforme à la directive WEEE
• Conforme à la directive RoHS
• Classe de type Condition : 3K5 selon IEC 60721-3-3

Détails techniques

• Design moderne et élégant
• Modules facilement amovibles pour une installation rapide et propre
• Modes de fonctionnement régionaux réglés en usine
• Retrait normal & de la tête du détecteur Fonction MG
• Sorties d'alarme & d'incendie surveillées Sorties
• conformes EN54 Relais d'incendie & de défaut sans potentiel
• Changement de classe, jour/nuit & dispositifs de réinitialisation déportés
• Sortie de détecteur secondaire 24VDC avec fonction de réinitialisation
• Prise en charge en usine de fonctions spéciales telles que
  • Niveaux d'accès utilisateur conformes à EN54
  • Mode mixte MG
  • Diagnostic complet de la centrale
  • Révision par une seule personne
  • Transmetteurs de signaux surveillés & sorties du détecteur principal
  • CleanMe™
• Platines relais standard et surveillées en option
• Reconnaissance VdS : G210006

Spécifications techniques

• Capacité maximale du système (nombre d'appareils) : jusqu'à 1280
• Taille du réseau (nœuds) : jusqu'à 16
• Alimentation électrique : VAC
• Consommation d'énergie : 2 A @ 24 VDC
• Tension de fonctionnement : 110 VAC @ 50 Hz ou 230 VAC @ 50 Hz (+10% -15%)
• Type de câble : 3 x 1.5 mm² (phase, neutre, terre)
• Consommation actuelle : 2 A @ 110/240 VAC, 140 mA (alarme, sans appareils), 60 mA (courant de repos, sans appareils)
• Capacité maximale de l'anneau : 4
• Capacité maximale du groupe de détecteurs : jusqu'à 4
• Tension de fonctionnement : 22 VDC (18 à 24 VDC)
• Nombre d'appareils par zone : 32 max.
• Nombre max. Charge maximale : 65 mA
• Classe de câble : 40 ohms (résistance max.), 500 nF (capacité max.)
• Nombre d'entrées : 2
• Type et classe d'entrée : 100 ohms (résistance max. du câble)
• Tension de surveillance : -15 à +28 VDC
• Tension AUX : 24 VDC (21 à 28 VDC)
• Batterie de secours : 2 x 12 V, 7.2 Ah (SLA)

Spécifications physiques

• Facteur de forme : petit
• Dimensions : 320 x 435 x 134 mm (L x H x P)
• Poids net : 2.8 kg (sans batterie)
• Poids de livraison : 4.5 kg
• Couleur : Gris (RAL 7035)
• Montage : montage en surface
• Entrées de câbles : Ø 20 mm - 14 / 2 / 12 (haut / bas / arrière)

Conditions environnementales

• Température de fonctionnement : -5 à +50°C
• Température de stockage : -20 à +70°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : Intérieur
• Classification IP : IP30

Spécifications réglementaires

• Compatibilité : CPD, RoHS, WEEE
• Certification : EN54-13, EN54-2, EN54-4

Sorties

• Sorties surveillées : 4
• Sorties max. Charge : 250 mA
• Sorties non surveillées : 2
• Charge : 2 A @ 30 VDC
• Sortie d'alimentation auxiliaire : Max. Charge : 250 mA @ 25°C / 195 mA @ 40°C
