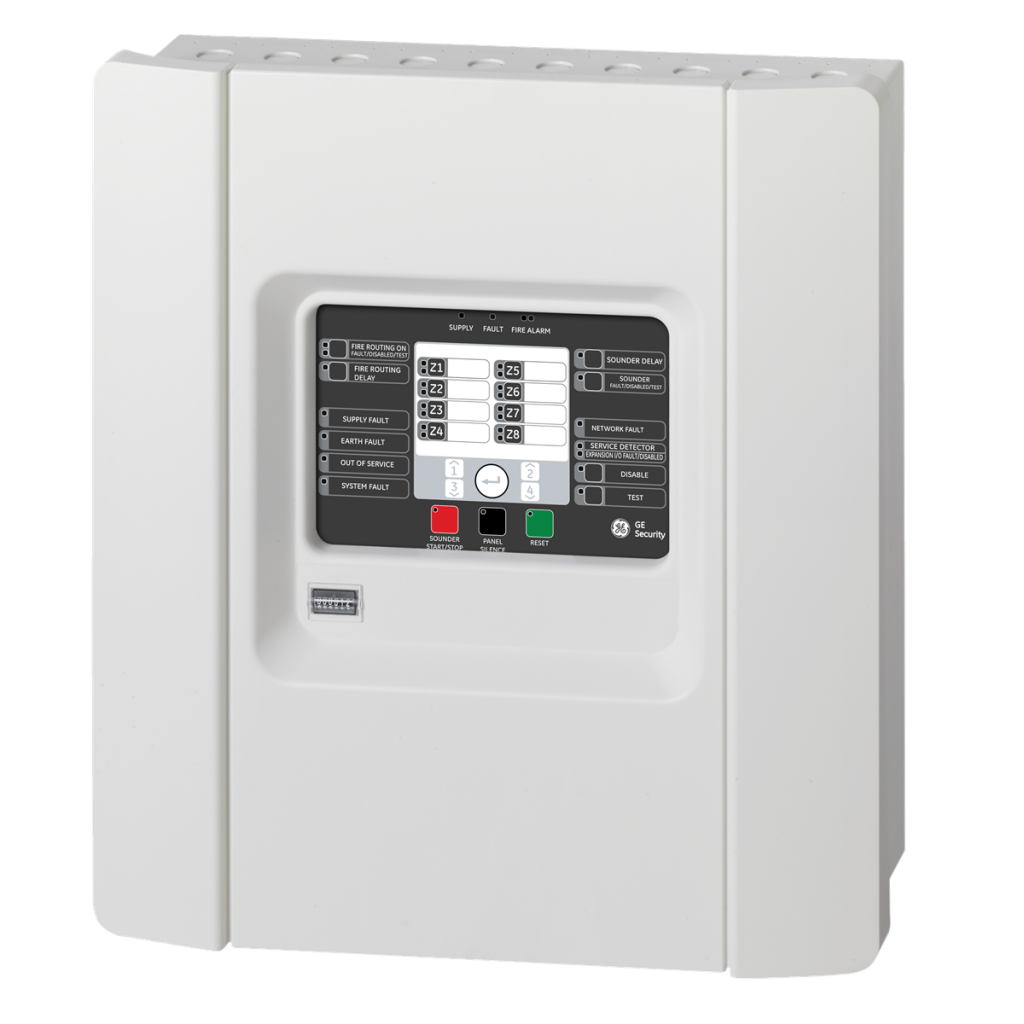

1X-F8-NL : Centrale d'alarme incendie conventionnelle avec compteur d'alarmes - 8 zones

Les centrales d'alarme incendie 1X-F8-NL offrent une architecture avancée qui permet une solution simple et facile pour les applications conventionnelles de petite et moyenne taille. Elles sont dotées d'un design moderne attrayant qui s'intègre harmonieusement dans tout environnement. La façade de la porte, légèrement incurvée, confère à la centrale une touche particulière. Les éléments de commande sont insérés dans un lexan noir distinctif.

Aperçu

La 1X-F8-NL est une centrale de détection d'incendie conventionnelle avec compteur d'alarmes. Elle est livrée dans la langue locale et dispose de 8 zones supportant jusqu'à 32 appareils par zone, ainsi que de jusqu'à 4 sorties de relais surveillées pour la commande du transmetteur de signaux et la transmission de l'incendie. En outre, 2 sorties de relais conventionnelles sont disponibles pour les messages généraux d'incendie et de panne, ainsi que deux entrées configurables par l'utilisateur à des fins de surveillance et de contrôle.

Options

La centrale prend en charge deux types de platines de relais optionnelles : une avec 4 relais standard et une avec 4 relais surveillés. Ces platines permettent d'ajouter jusqu'à 16 sorties supplémentaires aux sorties de la centrale.

Reconnaissances & marques d'homologation

La gamme de produits dispose des homologations suivantes :

• EN54:2, EN54:4 et certifié CE
• Certifié CPD
• Conforme à NEN2535, NBNS21-100 et BS5839-1
• Conforme à la directive DEEE
• Conforme à la directive RoHS

Détails

• Design moderne et élégant
• Modules facilement amovibles pour une installation rapide et propre
• Modes de fonctionnement régionaux en usine
• Prise en charge de la surveillance normale et du retrait de la tête de détecteur
• Sorties d'alarme et d'incendie surveillées
• Relais d'incendie et de défaut sans potentiel conformes à la norme EN54
• Changement de classe, jour/nuit, réinitialisation à distance, délai de propagation de l'incendie étendu et délai de suppression de la propagation de l'incendie
• Alimentation auxiliaire 24 VCC avec prise en charge de la réinitialisation
• Prise en charge en usine de fonctions spéciales comme
  • Niveaux d'accès utilisateur conformes à EN54
  • Zones mixtes
  • Diagnostic complet du panneau avant
  • Révision par une seule personne
  • CleanMe™
• Platines relais standard et supervisées en option
• Possibilité de mise en réseau jusqu'à 64 zones

Spécifications techniques

• Capacité maximale du système (nombre d'appareils) : jusqu'à 1280
• Taille du réseau (nœuds) : jusqu'à 8
• Alimentation électrique : VAC
• Consommation d'énergie : 4 A @ 24 VDC
• Tension de fonctionnement : 110 VAC @ 50 Hz ou 230 VAC @ 50 Hz (+10% -15%)
• Type de câble : 3 x 1.5 mm² (phase, neutre, terre)
• Consommation actuelle : 3.15 A @ 110/< 1.5 A @ 240 VAC, 160 mA (alarme, pas d'appareils), 80 mA (courant de repos, pas d'appareils)
• Capacité maximale de l'anneau : 8
• Capacité maximale du groupe de détecteurs : jusqu'à 8
• Tension de fonctionnement : 22 VDC (18 à 24 VDC)
• Nombre d'appareils par zone : 32 max.
• Nombre max. Charge maximale : 65 mA
• Classe de câble : 40 ohms (résistance max.), 500 nF (capacité max.)
• Batterie de secours : 2 x 12 V, 7.2 ou 12 Ah (SLA)

Spécifications physiques

• Facteur de forme : moyen
• Dimensions : 440 x 480 x 140 mm (L x H x P)
• Poids net : 3.9 kg (sans batterie)
• Poids de livraison : 5.925 kg
• Couleur : gris (RAL 7035)
• Montage : montage en surface
• Entrées de câbles : Ø 20 mm - 20 / 2 / 26 (haut / bas / arrière)

Conditions environnementales

• Température de fonctionnement : -5 à +50°C
• Température de stockage : -20 à +70°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : Intérieur
• Classification IP : IP30

Spécifications réglementaires

• Compatibilité : CPD, RoHS, WEEE
• Certification : EN54-13, EN54-2, EN54-4

Sorties

• Sorties surveillées : 4
• Sorties max. Charge : 500 mA
• Sorties non surveillées : 2
• Sorties max. Charge : 2 A @ 30 VDC
• Alimentation auxiliaire : 24 VDC (21 à 28 VDC), charge max : 250 mA @ 25°C / 195 mA @ 40°C
