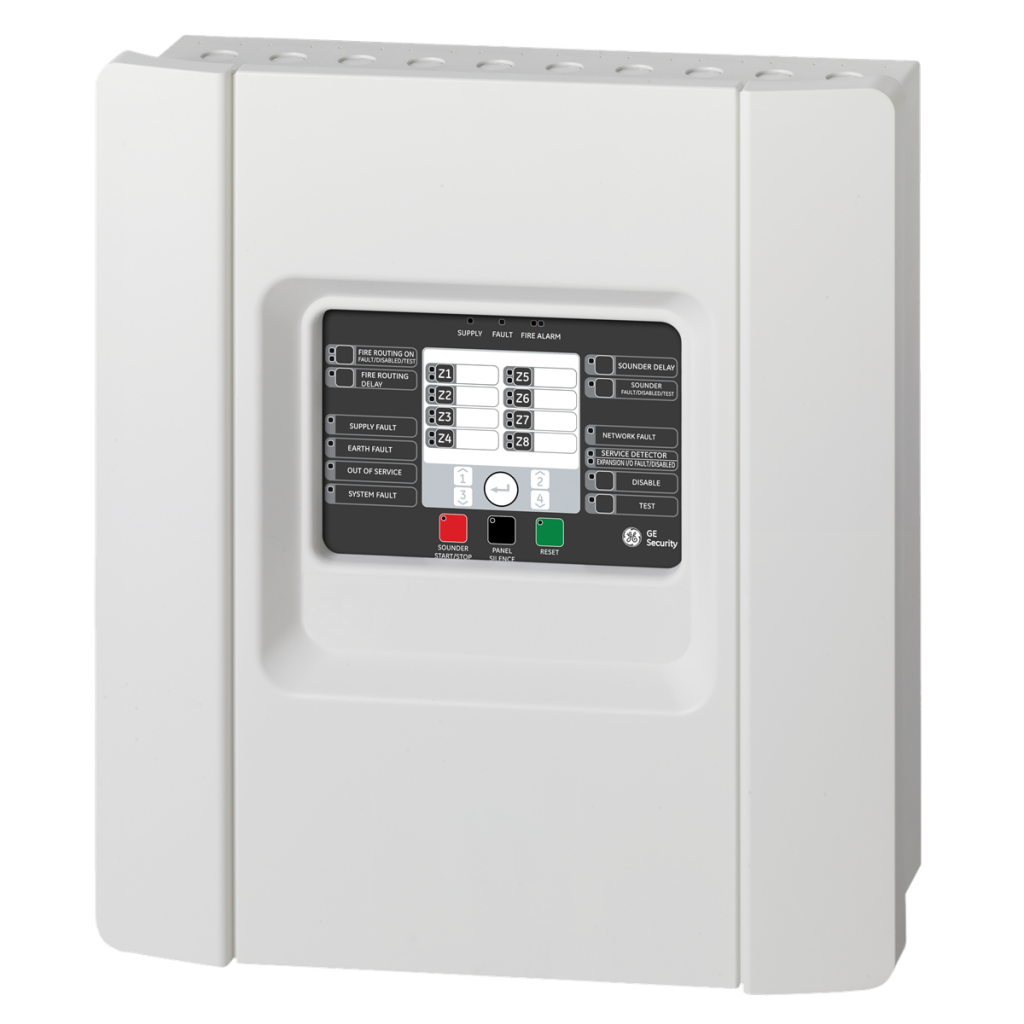

1X-F8 Détecteur d'incendie conventionnel

Les centrales de détection d'incendie 1X offrent une architecture de pointe dans des configurations qui constituent une solution simple pour les applications conventionnelles de petite et moyenne taille. Elles se distinguent par un design attrayant et moderne qui s'adapte à tous les intérieurs. La façade de la porte, légèrement incurvée, confère une touche particulière au design. Les éléments de commande sont encastrés dans un lexan noir accrocheur.

Avec la prise en charge de plusieurs lignes de détecteurs conventionnels et d'accessoires, ces systèmes faciles à configurer offrent une polyvalence qui profite aussi bien aux propriétaires de bâtiments qu'aux entreprises d'installation et de maintenance.

La centrale

Le 1X-F8 est une centrale de détection d'incendie conventionnelle. Elle est livrée dans la langue locale et prend en charge 8 zones, supportant jusqu'à 32 appareils par zone, ainsi que jusqu'à 4 sorties relais surveillées, prévues pour le contrôle des alarmes et des équipements de protection incendie. En outre, 2 sorties de relais conventionnelles sont disponibles pour les messages généraux d'incendie et d'erreur, ainsi que deux entrées définissables par l'utilisateur pour la surveillance et le contrôle.

Options

La centrale prend en charge deux types de platines de relais auxiliaires, l'une avec 4 relais standard et l'autre avec 4 relais surveillés. Ces platines permettent d'ajouter jusqu'à 16 sorties supplémentaires aux sorties de la centrale.

Homologations & conformité

La gamme de produits dispose des accréditations suivantes :

• EN54:2, EN54:4 et homologué CE
• Certifié CPD
• Conforme à NEN2535, NBNS21-100 et BS5839-1
• Conforme à la directive DEEE
• Conforme à la directive RoHS

Caractéristiques techniques

• Design moderne et élégant
• Pièces facilement amovibles pour une installation rapide et propre
• Modes de configuration régionaux prédéfinis
• Prise en charge des zones normales, de tête et de sécurité intrinsèque
• Sorties d'alarme et d'incendie surveillées
• Relais d'incendie et de défaut sans potentiel conformes à la norme EN54
• Changement de classe, mode jour/nuit, réinitialisation à distance, délai de propagation de l'incendie étendu et délai d'inhibition de la propagation de l'incendie
• Sortie de courant auxiliaire avec assistance à la réinitialisation
• Platines de sortie de relais auxiliaires standard et surveillées
• Compatible réseau jusqu'à 64 zones

Spécifications techniques

• Capacité maximale du système (nombre d'appareils) : jusqu'à 1280
• Taille du réseau (nœuds) : jusqu'à 8
• Alimentation électrique : VAC
• Consommation électrique : 4 A @ 24 VDC
• Tension de fonctionnement : 110 VAC @ 50 Hz ou 230 VAC @ 50 Hz (-15% à +10%)
• Type de câble : 3 x 1.5 mm² (phase, neutre, terre)
• Consommation actuelle : 3.15 A @ 110, <1.5 A @ 240 VAC, 160 mA (alarme, aucun appareil) (alimentation du panneau), 80 mA (courant de repos, aucun appareil) (alimentation du panneau)
• Capacité maximale de l'anneau : 8
• Capacité maximale du groupe de détecteurs : jusqu'à 8
• Tension de fonctionnement : 22 VDC (18 à 24 VDC)
• Nombre d'appareils par plage : 32 max.
• Classe : 65 mA (charge max.)
• Classe de câble : 40 ohms (résistance max.), 500 nF (capacité max.)
• Entrées : 2
• Type et classe d'entrée : 100 ohms (résistance max. du câble)
• Tension de surveillance : -15 à +28 VDC
• Tension AUX : 24 VDC (21 à 28 VDC) Tension de sortie
• Batterie de veille : 2 x 12 V, 7.2 ou 12 Ah (SLA)
• Dimensions : 440 x 480 x 140 mm (L x H x P)
• Poids net : 3.9 kg (sans batterie), poids livré : 6.184 kg
• Couleur : gris (RAL 7035)
• Montage : montage en surface
• Entrées de câbles : Ø 20 mm - 20 / 2 / 26 (haut / bas / arrière)
• Température de fonctionnement : -5 à +50°C
• Température de stockage : -20 à +70°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : intérieur
• Classification IP : IP30
