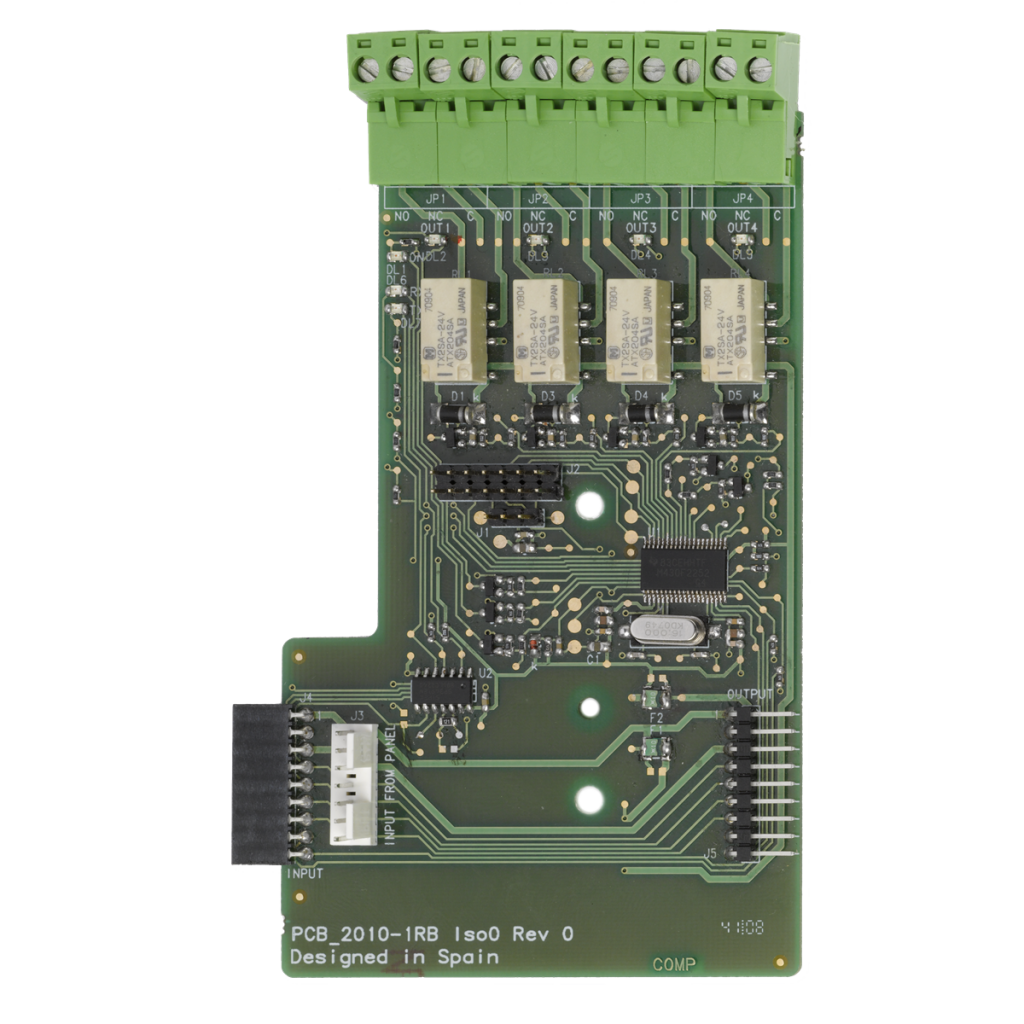

2010-1-RB Platine de relais pour centrale incendie 1X, Non surveillée

La platine de relais 2010-1-RB est une platine programmable sans potentiel avec 4 sorties supplémentaires pour les centrales d'alarme incendie conventionnelles 2010-1. Cette platine offre une installation simple sans câblage supplémentaire et est alimentée en courant via le bus de la centrale. Grâce à ses multiples possibilités de programmation et au réglage de la temporisation de sortie, elle constitue un complément idéal pour différentes applications dans le domaine de la détection d'incendie.

Aperçu

La carte relais 2010-1-RB est conçue pour l'extension des centrales d'alarme incendie conventionnelles 2010-1 et offre des sorties supplémentaires pour l'activation de différentes conditions d'alarme. Jusqu'à 4 de ces modules peuvent être installés dans la gamme de centrales 2010-1, en fonction de la taille du boîtier de la centrale. La platine de relais convient pour la commande d'applications de gestion de bâtiments, le contrôle d'accès en cas d'incendie ainsi que pour la transmission et la signalisation des conditions de détection d'incendie.

Applications

La 2010-1-RB peut être utilisée pour les applications suivantes :

• Applications de gestion des bâtiments : Commande de la climatisation, commande des dispositifs de désenfumage & SüLa, déclenchement de rideaux de fumée, activation de l'éclairage de secours ou affichages spéciaux
• Commande d'accès : déverrouillage de portes d'évacuation d'urgence, commande de dispositifs de blocage
• Transmission et signalisation déportées : téléaffichage, affichage parallèle MG

Caractéristiques techniques

• 4 sorties libres de potentiel, COM-NO-NC, relais inverseur
• Type de bus - installation centralisée simple et sans câblage
• Alimentation en tension par le bus de la centrale
• fonctionnalité de programmation "ET" et "OU"
• Réglage de la temporisation de sortie par sortie

Spécifications techniques

• Alimentation électrique : VDC
• Tension de fonctionnement : 24 VDC
• Consommation actuelle : 30 mA Quiescent, 1 Active
• Nombre de sorties : 4
• Type et classe de sortie : contact de relais, 2 A @ 30 VDC
• Facteur de forme : Moyen
• Dimensions : 127 x 76 mm (Ø x D)
• Poids net : 46 g
• Poids livré : 118 g
• Montage : dans l'armoire
• Température de fonctionnement : -5 à +40°C
• Température de stockage : -5 à +70°C
• Humidité relative : 10 à 95% sans condensation
