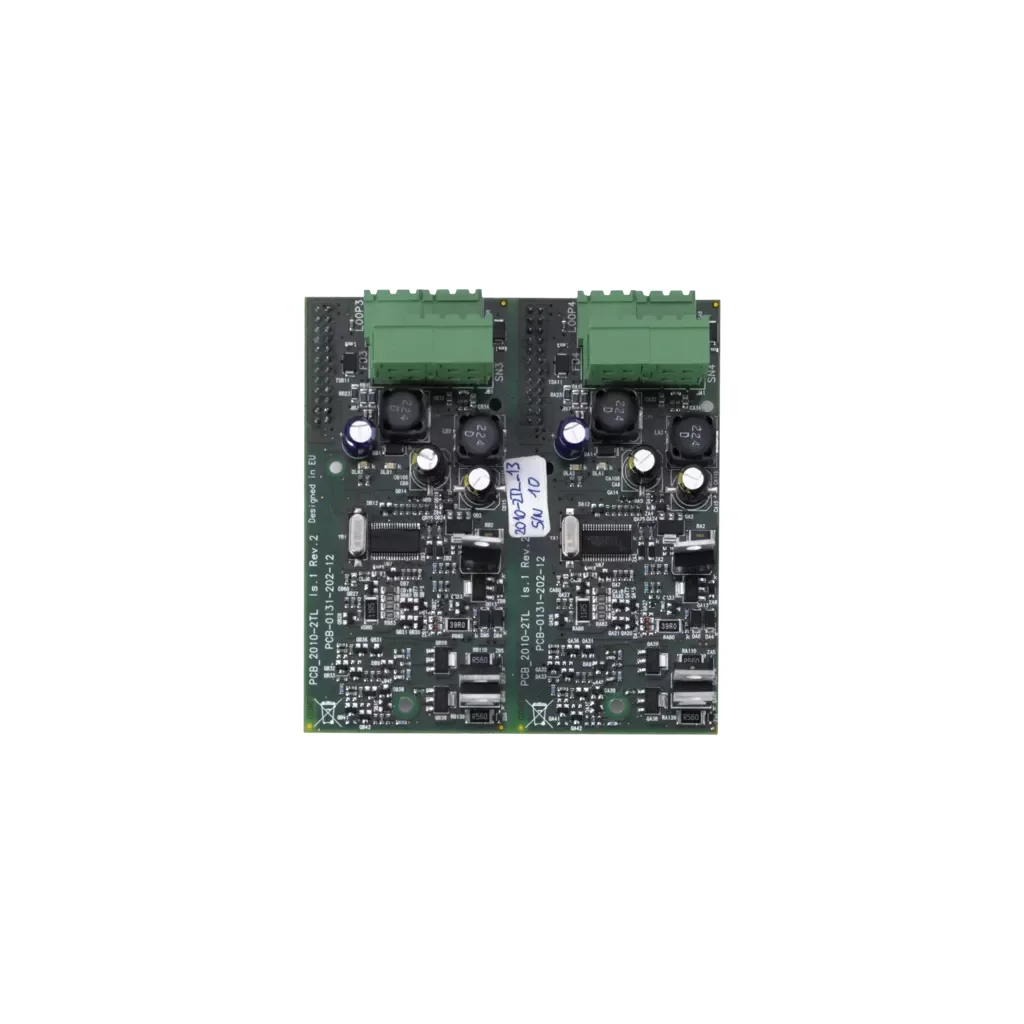

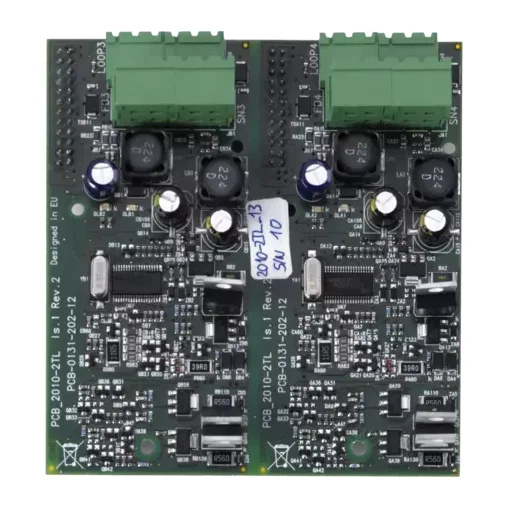

Addressable Fire Panel Accessory, Loop Expansion Board, 2 Loops

La carte d'extension de boucle avec connecteurs enfichables ajoute 2 boucles supplémentaires à votre système de détection d'incendie adressable à 2 boucles, ce qui permet de doubler le nombre d'appareils pris en charge et de programmer 128 zones supplémentaires. En plus des 2 boucles supplémentaires, la carte offre 4 sorties supervisées de générateur de signaux/détection d'incendie, qui peuvent également être utilisées comme sorties librement programmables.

Fonctionnalité et application

La carte d'extension de boucle permet des applications de panneau unique plus importantes. Au lieu d'utiliser deux panneaux à deux boucles, vous n'avez besoin que d'un seul panneau pour concentrer tous les câblages de boucle en un seul endroit, sans devoir utiliser un réseau Firenet. Si vous devez étendre un système existant, vous n'avez pas besoin d'ajouter un autre panneau. Il vous suffit d'ajouter le Loop Expansion Board, ce qui rend votre système plus flexible et plus facile à étendre.

Montage

La carte peut être branchée directement à l'avant de la carte principale du panneau sur le châssis facile à retirer. Aucun câblage supplémentaire n'est nécessaire.

Caractéristiques techniques

• 2 boucles de haute puissance, extensible à 500 mA par boucle
• Loop-Power-PAK pour augmenter la puissance de la boucle de 500 mA à 800 mA
• Extension jusqu'à 128 zones
• 4 sorties programmables
• Connexions enfichables
• Enfichables directement sur la face avant de la carte principale et du châssis

Spécifications techniques

• Capacité maximale du système (comptage des appareils) : Jusqu'à 256
• Capacité maximale de la boucle : 2
• Spécification de câble recommandée : paire torsadée à 2 noyaux de 1,5 mm², longueur : 56 ohms / 1 µF max. 2 km
• Capacité maximale de la zone : jusqu'à 256
• Type et puissance de sortie : boucles : 2, 250 mA / 29 VDC (29 à 36 VDC)
• Programmable : 4, 700 mA / 19.5 à 28 VDC (24 VDC nominal), surveillée
• Terminaison : 15 kOhms
• Facteur de forme : Grand
• Dimensions : 127 x 55 x 152 mm (L x H x P)
• Poids net : 120 g
• Poids d'expédition : 192 g
• Type de montage : en surface
