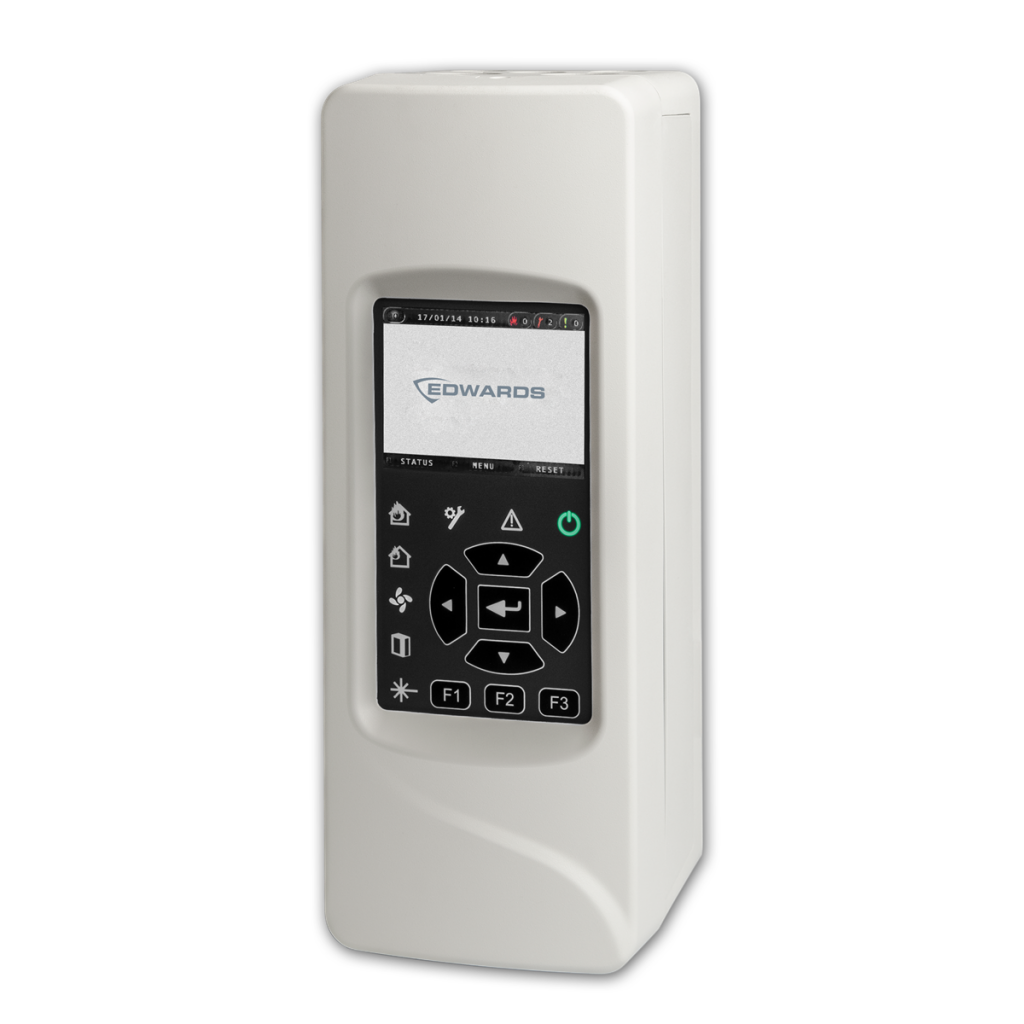

FHSD8320 : LaserSense ModuLaser, module d'affichage de commande

Le module d'affichage de commande LaserSense ModuLaser FHSD8320 fait partie d'un système modulaire et évolutif de détection des fumées d'aspiration qui simplifie l'installation, accélère la maintenance et peut être utilisé dans une grande variété d'applications. Le système est particulièrement robuste et convient parfaitement aux environnements exigeants.

Caractéristiques

• Conception modulaire : des modules de détection séparés à commande centrale permettent une aspiration efficace et des zones discrètes sans chevauchement.
• Détection de fumée par aspiration spécifique à une zone : des modules de détection individuels permettent de détecter des zones ou des secteurs particuliers, tout en transmettant des informations d'alarme spécifiques à la centrale de détection principale.
• Installation simplifiée : la station d'accueil permet de connecter facilement les détecteurs en groupe et de protéger les composants électroniques sensibles lors de l'installation initiale.
• Interface utilisateur intuitive : l'écran TFT couleur lumineux et les touches de navigation et de contrôle universelles facilitent la programmation et le diagnostic.
• Localisation rapide de la fumée : chaque module de détection est autonome, de sorte qu'il n'y a pas de retard dans la détermination de la zone où la fumée est présente.

Module d'affichage de la commande

Le module Command Display offre une interface conviviale avec un écran couleur TFT, des touches de navigation et des LED d'état. Il permet de configurer et de surveiller les modules de détection connectés et d'autres modules sur l'ensemble du réseau SenseNET. Jusqu'à 127 modules peuvent être contrôlés via le module Command Display, ce qui permet une gestion centralisée et efficace de l'ensemble du réseau.

Une solution parfaite pour les environnements exigeants

ModuLaser est idéal pour une utilisation dans des environnements où d'autres détecteurs de fumée pourraient être affectés par la poussière ou la saleté. La technologie de détection avancée assure une détection fiable et précise de la fumée, sans fausses alertes.

Spécifications techniques

Généralités

• Affichage de l'état : LED
• Interface utilisateur : TFT et touches de navigation sur l'écran standard et l'écran de commande
• Niveaux d'alarme : 4 (Aux, pré-alarme, alarme et alarme 2)
• Journal des événements : 20.000 événements par module
• Prise en charge RS485 : oui (SenseNET et SenseNET+)
• Connectivité : USB (x2) et APIC sur module d'affichage

Données électriques

• Tension de fonctionnement : 8 - 30 VDC
• Consommation actuelle
  • Module d'affichage : 204 mA - module d'affichage minimum, 232 mA - module d'affichage standard et de commande
  • Module de détection : 260 mA - vitesse du ventilateur 1, 380 mA - vitesse du ventilateur 6 (réglage d'usine), 940 mA - vitesse du ventilateur 16

Détection

• Principe de détection : détection de la masse de diffusion de la lumière laser et évaluation des particules
• Plage de sensibilité aux particules : 0,003 à 10 microns

Tube d'aspiration

• Longueur : jusqu'à 250 m combinés par module de détection
• Nombre de trous d'aspiration
  • Jusqu'à 20 - classe A par module de détection
  • Jusqu'à 40 - classe A par module de détection
  • Jusqu'à 50 - classe A par module de détection
• Taille de l'entrée : 27 ou 25 mm de diamètre extérieur
• Emplacement de l'entrée : en haut ou en bas
• Taille de l'évent : 27 ou 25 mm de diamètre extérieur
• Emplacement de l'évent : en haut ou en bas

Entrée

• Quantité d'entrée : 2 par module
• Type et classe d'entrée : Surveillé
• Arrêt : 15 KΩ 5% 1/4 W
• Programmable : Oui

Sortie

• Quantité de sortie : 3 par module
• Type et classe de sortie : Hors tension (charge de contact 2 A à 30 VDC / NO/NC/C)
• Programmable : Oui

Physique

• Dimensions : (L x P x H) 110,5 x 133,5 x 300 mm
• Poids net
  • Module d'affichage : 1,18 Kg
  • Module de détection : 1,57 Kg
• Couleur : Crème
• Montage : montage en surface
• Entrées de câbles : 2 en bas, 2 à l'arrière, 2 en haut du module de détection et 3 en haut du module d'affichage

Conditions environnementales

• Température de fonctionnement
  • Équipement : -20 à +60 °C
  • Sampled Air : -20 à +60 °C
• Humidité relative : 0 à 95% sans condensation
• Environnement : Intérieur
• Classification IP : IP40

Réglementaire

• Compatibilité : REACH, RoHS
• Certification : BOSEC, CPR, EN54-20, LPCB, VdS

Mécanique

• Taille de l'entrée de câble : 20 mm (0,5 pouce) - en haut et en bas
• Orientation du module de détection : verticale (0° ou 180°)
• Enregistreur de charte
  • Période d'échantillonnage : Réglable entre 1s et 60s
  • Capacité : 1 mois @ 1s / jusqu'à 5 ans @ 60s
  • Valeurs enregistrées : valeur du détecteur, 4 valeurs de niveau d'alarme, valeur du flux et température (toutes en même temps)
