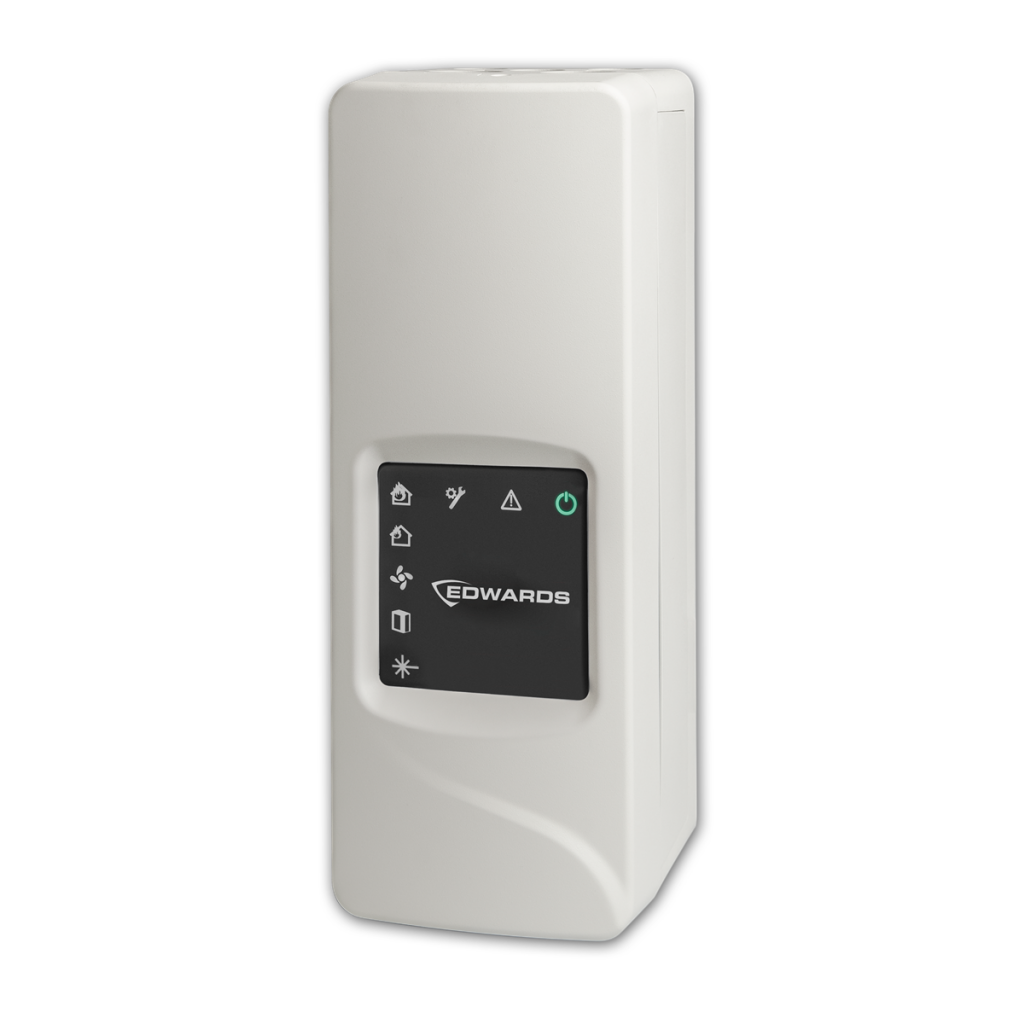

FHSD8300 : LaserSense ModuLaser, Module d'affichage minimal

Le module d'affichage minimal LaserSense ModuLaser FHSD8300 fait partie d'un système modulaire de détection des fumées d'aspiration. Il offre une solution économique pour les applications où de simples indications d'état sont suffisantes. Le système permet une installation efficace, une maintenance rapide et convient aux environnements exigeants.

Caractéristiques

• Conception modulaire : des modules de détection séparés à commande centrale permettent une aspiration efficace et la couverture de zones discrètes sans chevauchement.
• Détection de fumée par aspiration spécifique à une zone : les modules de détection permettent de détecter des zones ou des secteurs individuels qui transmettent des informations d'alarme spécifiques à la centrale de détection principale.
• Installation simplifiée : grâce à la conception ingénieuse de la station d'accueil, les détecteurs peuvent être facilement reliés entre eux en tant que groupe. Les composants électroniques sont facilement amovibles afin de les protéger pendant l'installation.
• Module d'affichage économique : Le module d'affichage minimum offre un affichage d'état simple via des LED et est idéal pour les applications où des affichages avancés ne sont pas nécessaires.

Module d'affichage minimum

Le module d'affichage minimum ModuLaser offre une alternative économique au module d'affichage standard. Alors que le module d'affichage standard dispose d'une interface utilisateur avec un écran couleur TFT et des touches de navigation, le module d'affichage minimum se limite à des LED d'état. Pour les applications simples qui ne nécessitent que des indications locales d'erreur ou d'alarme, le Minimum Display Module offre une solution fiable.

Une solution parfaite pour les environnements exigeants

Grâce à des fonctions avancées qui rendent le système pratiquement insensible à la poussière et à la saleté, ModuLaser est idéal pour une utilisation dans des environnements hostiles où les détecteurs de fumée traditionnels pourraient échouer. La technologie de détection optique précise assure une détection précoce fiable sans les fausses alarmes habituelles des systèmes à haute sensibilité.

Spécifications techniques

Généralités

• Indicateur d'état : LED
• Interface utilisateur : Uniquement des LED d'état sur le module d'affichage minimum
• Niveaux d'alarme : 4 (Aux, pré-alarme, alarme et alarme 2)
• Journal des événements : 20.000 événements par module
• Prise en charge RS485 : oui (SenseNET et SenseNET+)
• Connectivité : USB (x2) et APIC sur module d'affichage

Données électriques

• Tension de fonctionnement : 8 - 30 VDC
• Consommation actuelle
  • Minimum Module d'affichage : 204 mA
  • Module de détection : 260 mA - vitesse du ventilateur 1, 380 mA - vitesse du ventilateur 6, 940 mA - vitesse du ventilateur 16

Détection

• Principe de détection : détection de la masse de diffusion de la lumière laser et évaluation des particules
• Plage : 0,0015 à 25 % (%observations/m)
• Plage de sensibilité aux particules : 0,003 à 10 microns

Tube d'aspiration

• Longueur : jusqu'à 250 m combinés par module de détection
• Nombre de trous d'aspiration
  • Jusqu'à 20 - classe A par module de détection
  • Jusqu'à 40 - classe A par module de détection
  • Jusqu'à 50 - classe A par module de détection
• Taille de l'entrée : 27 ou 25 mm de diamètre extérieur
• Emplacement de l'entrée : en haut ou en bas
• Taille de l'évent : 27 ou 25 mm de diamètre extérieur
• Emplacement de l'évent : en haut ou en bas

Entrée

• Quantité d'entrée : 2 par module
• Type et classe d'entrée : Surveillé
• Arrêt : 15 KΩ 5% 1/4 W
• Programmable : Oui

Sortie

• Type et classe de sortie : Hors tension (charge de contact 2 A à 30 VDC / NO/NC/C)
• Programmable : Oui

Physique

• Dimensions : (L x P x H) 110,5 x 133,5 x 300 mm
• Poids net
  • Module d'affichage : 1,18 kg
  • Module de détection : 1,57 kg
• Couleur : Crème
• Montage : montage en surface
• Entrées de câble : 2 en bas, 2 à l'arrière, 2 en haut du module de détection et 3 en haut du module d'affichage

Conditions environnementales

• Température de fonctionnement
  • Appareil : -20 à +60 °C
  • Air d'essai : -20 à +60 °C
• Humidité relative : 0 à 95% sans condensation
• Environnement : Intérieur
• Classification IP : IP40

Réglementaire

• Compatibilité : REACH, RoHS
• Certification : BOSEC, CPR, EN54-20, LPCB, VdS

Mécanique

• Taille de l'entrée de câble : 20 mm (0,5 pouce) - en haut et en bas
• Orientation du module de détection : Vertical (0 degré ou 180 degrés)
• Enregistreur de diagramme
  • Période d'échantillonnage : Réglable entre 1s et 60s
  • Capacité : 1 mois @ 1s / Jusqu'à 5 ans @ 60s
  • Valeurs relevées : valeur du détecteur, 4 valeurs de niveau d'alarme, valeur du débit et température (toutes en même temps)

Tube d'aspiration

• Débit d'admission : 1 par module de détection
