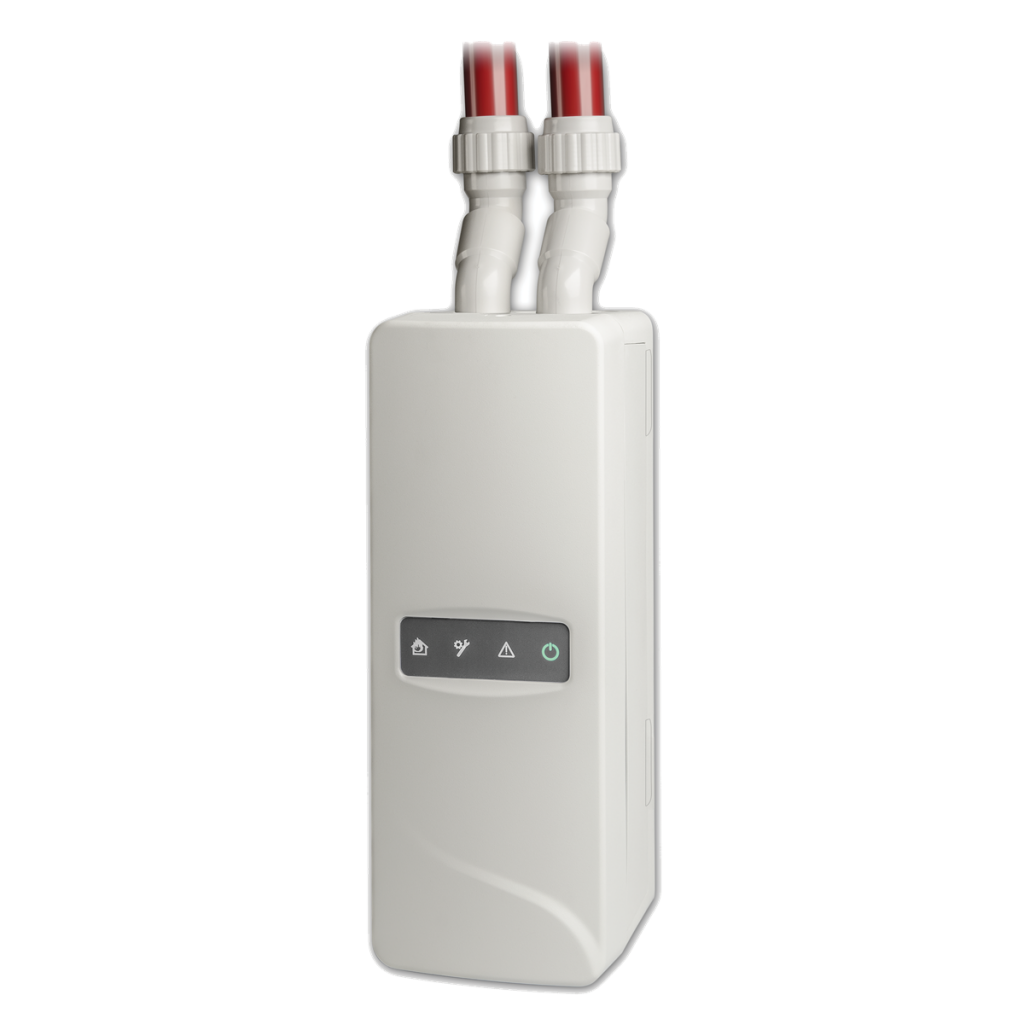

FHSD8330 : LaserSense ModuLaser, module de détection

Le module de détection LaserSense ModuLaser FHSD8330 fait partie d'un système de détection de fumée par aspiration hautement modulaire, idéal pour une utilisation dans des environnements exigeants. Il permet une surveillance précise de zones individuelles et prend en charge une installation et une maintenance simples.

Caractéristiques

• Conception modulaire : des modules de détection séparés à commande centrale permettent une aspiration efficace et couvrent des zones discrètes sans se chevaucher.
• Détection de fumée par aspiration spécifique à une zone : les modules de détection permettent de détecter des zones ou des secteurs individuels et transmettent des informations d'alarme spécifiques à la centrale de détection principale.
• Installation simplifiée : la conception ingénieuse de la station d'accueil facilite l'installation groupée des détecteurs. Les composants électroniques sont facilement amovibles afin de les protéger pendant l'installation.
• Interface utilisateur intuitive : l'écran TFT couleur clair et bien visible et les touches de navigation et de contrôle universelles facilitent la programmation et le diagnostic.

Détecteur de module

Le module de détection FHSD8330 est un appareil entièrement autonome qui analyse l'air aspiré de la zone protégée et déclenche les messages d'alarme ou d'erreur correspondants en cas de présence de particules de fumée. Ceux-ci sont transmis au module d'affichage connecté. La conception modulaire permet en outre une maintenance aisée, chaque module pouvant être entretenu séparément sans que l'ensemble du système ne soit affecté.

Une solution parfaite pour les environnements exigeants

Avec des fonctions avancées qui rendent le système insensible à la poussière et à la saleté, ModuLaser est idéal pour les environnements exigeants. La technologie de détection optique précise minimise le risque de fausses alertes, tandis qu'une technologie exclusive de compensation des conditions environnementales garantit une détection fiable.

Spécifications techniques

Généralités

• Affichage d'état : LED
• Interface utilisateur : TFT et touches de navigation sur l'écran standard et l'écran de commande
• Niveaux d'alarme : 4 (Aux, pré-alarme, alarme et alarme 2)
• Journal des événements : 20.000 événements par module
• Prise en charge RS485 : oui (SenseNET et SenseNET+)
• Connectivité : USB (x2) et APIC sur module d'affichage

Données électriques

• Tension de fonctionnement : 18 - 30 VDC
• Consommation actuelle
  • Module d'affichage : 204 mA - module d'affichage minimum, 232 mA - module d'affichage standard, 232 mA - module d'affichage de commande
  • Module de détection : 260 mA - vitesse du ventilateur 1, 380 mA - vitesse du ventilateur 6, 940 mA - vitesse du ventilateur 16

Détection

• Principe de détection : détection de la masse de diffusion de la lumière laser et évaluation des particules
• Sensibilité : 0,002 % obs/m à 25 % obs/m (0,0006 % obs/ft à 7,62 % obs/ft)
• Plage de sensibilité aux particules : 0,003 à 10 microns

Tube d'aspiration

• Longueur : jusqu'à 250 m combinés par module de détection
• Nombre de trous d'aspiration
  • Jusqu'à 20 - classe A par module de détection
  • Jusqu'à 40 - classe B par module de détection
  • Jusqu'à 50 - classe C par module de détection
• Taille de l'entrée : 27 ou 25 mm de diamètre extérieur
• Emplacement de l'entrée : en haut ou en bas
• Taille de l'évent : 27 ou 25 mm de diamètre extérieur
• Emplacement de l'évent : en haut ou en bas

Entrée

• Quantité d'entrée : 2 par module
• Type et classe d'entrée : Surveillé
• Arrêt : 15 KΩ 5% 1/4 W
• Programmable : Oui

Sortie

• Quantité de sortie : 3 par module
• Type et classe de sortie : Hors tension (charge de contact 2 A à 30 VDC / NO/NC/C)
• Programmable : Oui

Physique

• Dimensions : (L x P x H) 110,5 x 133,5 x 300 mm
• Poids net
  • Module d'affichage : 1,18 kg
  • Module de détection : 1,57 kg
• Couleur : Crème
• Montage : montage en surface
• Entrées de câble : 2 en bas, 2 à l'arrière, 2 en haut du module de détection et 3 en haut du module d'affichage

Conditions environnementales

• Température de fonctionnement
  • Appareil : -20 à +60 °C
  • Air d'essai : -20 à +60 °C
• Humidité relative : 0 à 95% sans condensation
• Environnement : Intérieur
• Classification IP : IP40

Réglementaire

• Compatibilité : REACH, RoHS
• Certification : BOSEC, CPR, EN54-20, LPCB, VdS

Mécanique

• Taille de l'entrée de câble : 20 mm (0,5 pouce) - en haut et en bas
• Orientation du module de détection : Vertical (0° ou 180°)
• Enregistreur de diagramme
  • Période d'échantillonnage : Réglable entre 1 s et 60 s
  • Capacité : 1 mois @ 1 s / Jusqu'à 5 ans @ 60 s
  • Valeurs relevées : valeur du détecteur, 4 valeurs de niveau d'alarme, valeur du débit et température (toutes en même temps)

Tube d'aspiration

• Débit d'admission : 1 par module de détection
