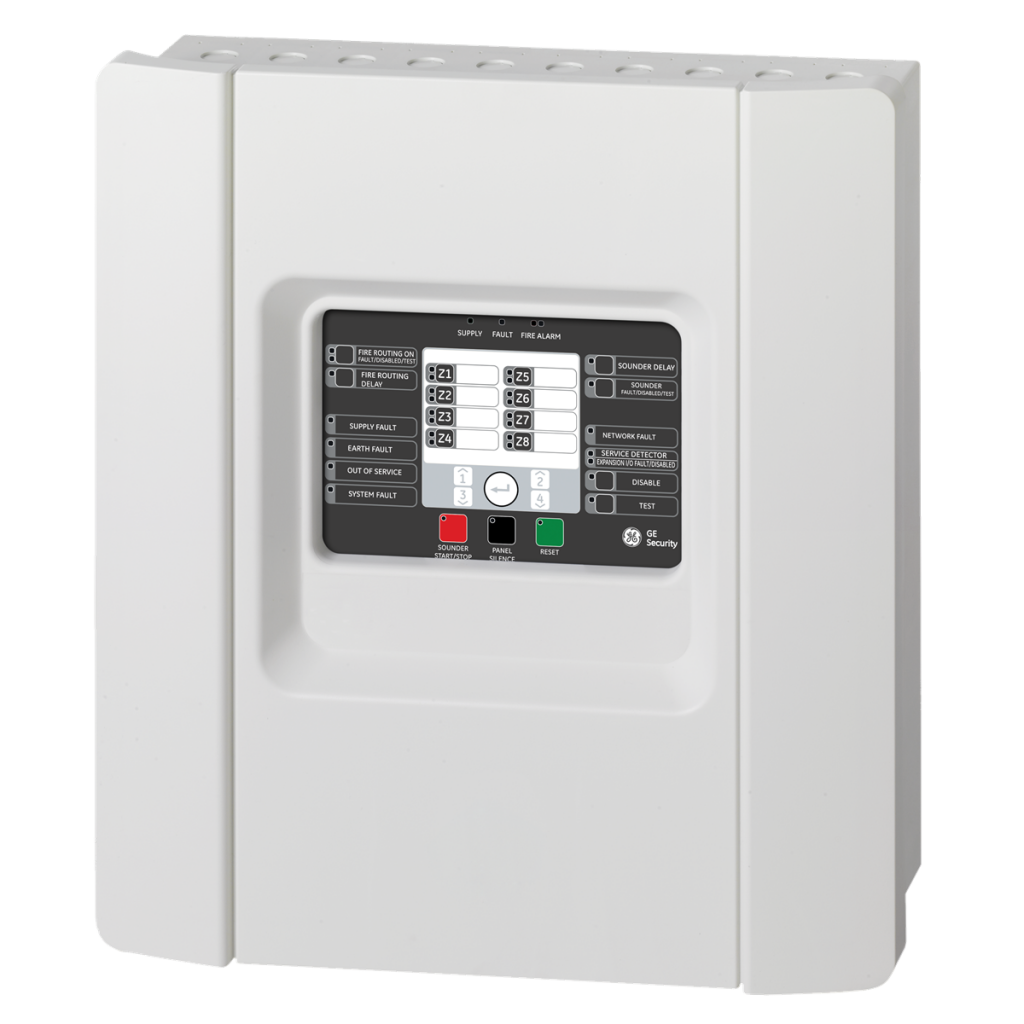

1X-F8-04 : Centrale d'alarme incendie conventionnelle avec 8 groupes de détecteurs

Les centrales de détection d'incendie 1X-F8-04 sont dotées d'une architecture de configuration avancée qui permet une solution simple et facile pour les applications conventionnelles de petite et moyenne taille. Ces centrales se distinguent par un design moderne et élégant qui s'intègre dans presque tous les environnements grâce au volet frontal légèrement incurvé. Les éléments de commande sont intégrés dans la façade en lexan noir. Grâce à la prise en charge de différentes gammes de détecteurs et d'accessoires, ces systèmes polyvalents et rapides à installer sont idéaux pour les petites et moyennes entreprises d'installation de systèmes de détection d'incendie.

La centrale

Le 1X-F8-04 est une centrale de détection d'incendie conventionnelle, livrée avec la langue locale et disposant de 8 groupes de détection auxquels peuvent être raccordés jusqu'à 32 appareils par groupe de détection. En outre, la centrale dispose de 4 sorties de signalisation surveillées ainsi que de 2 sorties de relais libres de potentiel pour la signalisation générale des conditions d'incendie et de panne. De plus, 2 entrées configurables par l'utilisateur sont disponibles pour des fonctions de surveillance et de contrôle.

Options

Les centrales prennent en charge deux types différents de cartes de relais en option : une avec 4 relais standard et une avec 4 relais surveillés. Ces platines permettent d'ajouter jusqu'à 16 sorties supplémentaires aux sorties de la centrale.

Reconnaissances & marques d'homologation

La gamme de produits dispose des homologations suivantes

• EN54:2, EN54:4, CE et VdS n° G210006
• Certification CPD
• Conforme à NEN2535, NBNS21-100 et BS5839-1
• Conforme à la directive WEEE
• Conforme à la directive RoHS

Détails

• Design moderne et élégant
• Modules facilement amovibles pour une installation rapide et propre
• Modes de fonctionnement régionaux réglés en usine
• Retrait normal & de la tête du détecteur Fonction MG
• Sorties d'alarme et d'incendie surveillées
• Relais d'incendie et de défaut sans potentiel conformes à EN54
• Changement de classe, jour/nuit & dispositifs de réinitialisation déportés
• Sortie de détecteur secondaire 24VCC avec fonction de réinitialisation
• Prise en charge en usine de fonctions spéciales telles que
  • Niveaux d'accès utilisateur conformes à EN54
  • Mode mixte MG
  • Diagnostic complet de la centrale
  • Révision par une seule personne
  • Sorties surveillées du transmetteur de signaux et du détecteur principal
  • CleanMe™
• Platines relais standard et surveillées en option
• Reconnaissance VdS : G210006

Spécifications techniques

• Capacité maximale du système (nombre d'appareils) : jusqu'à 1280
• Taille du réseau (nœuds) : jusqu'à 8
• Alimentation électrique : VAC
• Consommation d'énergie : 4 A @ 24 VDC
• Tension de fonctionnement : 110 VAC @ 50 Hz ou 230 VAC @ 50 Hz (+10% -15%)
• Consommation actuelle : 3.15 A @ 110/< 1.5 A @ 240 VAC, 80 mA (quiescent, aucun appareil), 160 mA (alarme, aucun appareil)
• Capacité maximale de l'anneau : 8
• Capacité maximale du groupe de détecteurs : jusqu'à 8
• Tension de fonctionnement : 22 VDC (18 à 24 VDC)
• Nombre d'appareils par zone : 32 max.
• Classe : 65 mA (charge max.)
• Classe de câble : 40 ohms (max. cable resistance), 500 nF (max. cable capacitance)
• Nombre d'entrées : 2
• Type et classe d'entrée : 100 ohms (max. cable resistance)
• Tension de surveillance : -15 à +28 VDC
• Tension AUX : 24 VDC (21 à 28 VDC)
• Capacité de la batterie de veille : 2 x 12 V, 7.2 ou 12 Ah (SLA)
• Facteur de forme : moyen
• Dimensions : 440 x 480 x 140 mm (L x H x P)
• Poids net : 3.9 kg (sans batterie)
• Poids de livraison : 6 kg
• Couleur : gris (RAL 7035)
• Montage : montage en surface
• Entrées de câbles : Ø 20 mm - 20 / 2 / 26 (haut / bas / arrière)
• Température de fonctionnement : -5 à +50°C
• Température de stockage : -20 à +70°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : intérieur
• Classification IP : IP30
• Réglementation : CPD, RoHS, WEEE
• Certification : EN54-13, EN54-2, EN54-4
• Sorties supervisées : 4
• Charge (max.) : 500 mA
• Sorties non supervisées : 2
• Load : 2 A @ 30 VDC
• Sortie d'alimentation auxiliaire : Charge (max.) : 250 mA @ 25°C / 195 mA @ 40°C
