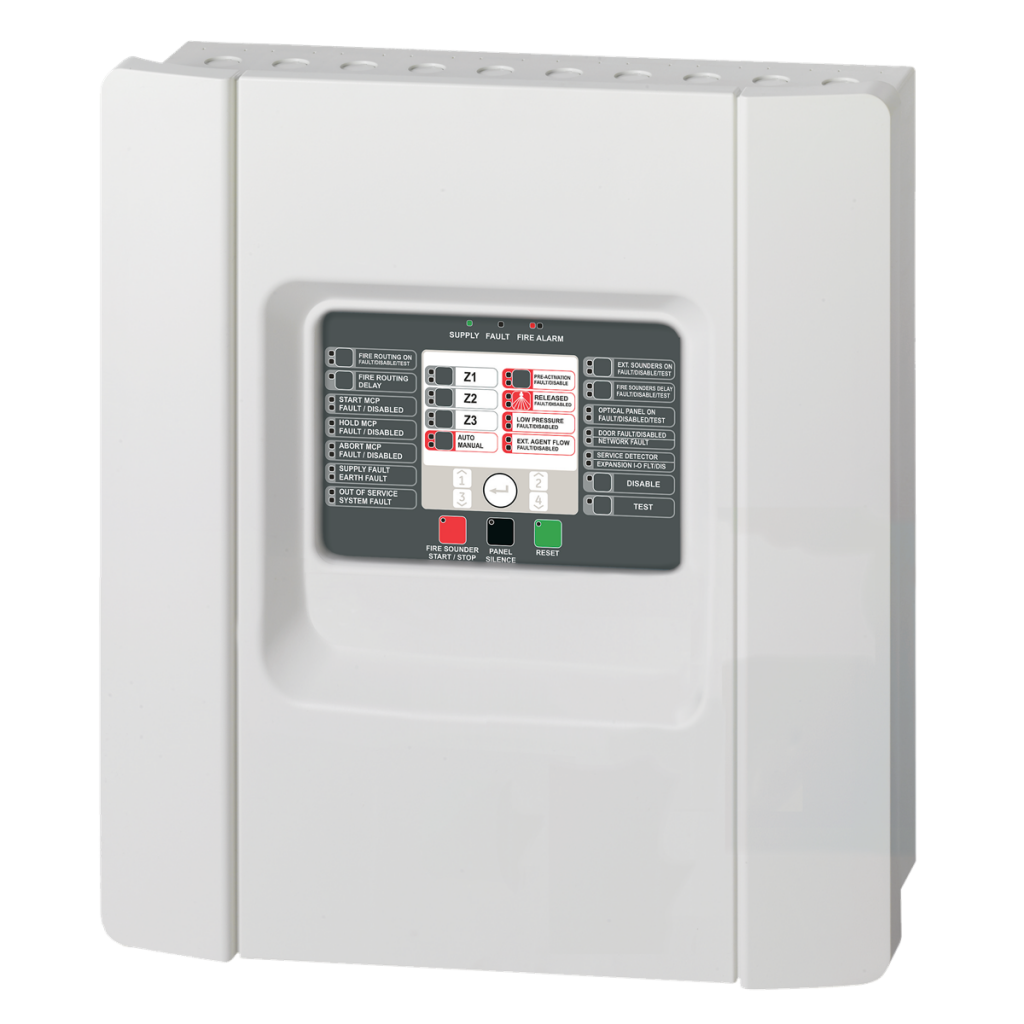

1X-X3E-99 : Centrale d'extinction conventionnelle, 3 zones d'extinction selon EN12094 et 3 groupes de détecteurs

Les centrales d'alarme incendie et d'extinction 1X-X3E-99 offrent une architecture avancée qui permet une solution simple et facile pour les petites et moyennes applications conventionnelles. Les centrales sont dotées d'un design moderne qui s'intègre dans presque tous les environnements grâce au volet frontal légèrement incurvé. Les éléments de commande sont intégrés dans la façade en lexan noir. Grâce à la prise en charge de différentes gammes de détecteurs et d'accessoires, ces systèmes polyvalents et rapides à installer conviennent aussi bien aux petites qu'aux moyennes entreprises d'installation de systèmes de détection d'incendie.

Aperçu

La 1X-X3E est une centrale de détection et d'extinction d'incendie conventionnelle étendue pouvant être mise en réseau. Elle est livrée dans la langue locale et dispose de 3 groupes de détecteurs qui prennent en charge jusqu'à 32 appareils par zone. Ces zones peuvent être configurées pour l'extinction en mode zone simple ou double. En outre, le panneau offre des sorties surveillées pour le premier niveau de notification, le deuxième niveau de notification, ainsi que des indicateurs d'avertissement visuels et l'activation de l'actionneur. Des sorties de relais standard sont fournies pour la conformité EN54 et les notifications d'état du système, ainsi que plusieurs entrées pour le contrôle du système.

Options

Les centrales prennent en charge deux types de platines de relais optionnelles : une avec 4 relais standard et une avec 4 relais surveillés. Ces platines permettent d'ajouter jusqu'à 16 sorties supplémentaires aux sorties de la centrale.

Le 1X-X3E prend en charge les réseaux de classe A (anneau redondant) et B (bus standard) jusqu'à 32 nœuds, y compris les panneaux conventionnels et adressables et les répéteurs via une interface réseau optionnelle. Cela permet un contrôle et des entrées entièrement à distance vers et depuis d'autres nœuds du système, ce qui offre une flexibilité supérieure dans l'organisation et la planification du système.

Reconnaissances & marques de certification

La gamme de produits dispose des homologations suivantes :

• EN54:2, EN54:4 et certifié CE
• Certifié CPR
• EN12094-1-zertifiziert
• Conforme à la directive DEEE
• Conforme à la directive RoHS

Détails

• Design moderne et élégant
• Ensembles facilement amovibles pour une installation rapide et propre
• Prise en charge de la surveillance normale et du retrait de la tête du détecteur par zone
• Trois groupes de détecteurs
• Configurable pour un déclenchement en mode zone simple ou double
• 6 relais préconfigurés et 8 entrées surveillées pour la commande d'extinction
• Temporisations configurables pour la propagation du feu, Générateur de signaux, système d'extinction, réinitialisation et surveillance de porte
• "Hold Mode" configurable
• Générateur de signaux
• de type A ou de type B
• configurable pour un fonctionnement pulsé ou continu
• Confirmation du débit de l'agent d'extinction
• Alimentation électrique auxiliaire 24VDC continue ou réinitialisable
• Prise en charge des sorties de relais standard et surveillées en option
• Prise en charge en usine de fonctions spéciales telles que :
  • Niveaux d'accès utilisateur conformes à la norme EN54
  • Niveaux de configuration de base et avancés
  • Zones mixtes
  • Diagnostic sur le panneau avant avec commande de test et de désactivation
  • Révision par une seule personne
• Réseau redondant à 1X nœuds conventionnels et 2X nœuds adressables
• Prise en charge de la sécurité intrinsèque et des zones EN54-13

Spécifications techniques

• Capacité maximale du système (nombre d'appareils) : jusqu'à 1260
• Taille du réseau (nœuds) : jusqu'à 21
• Alimentation électrique : VAC
• Consommation d'énergie : 4 A @ 24 VDC
• Tension de fonctionnement : 110 VAC @ 50 Hz ou 230 VAC @ 50 Hz (+10% -15%)
• Type de câble : 3 x 1.5 mm² (phase, neutre, terre)
• Consommation actuelle : 3.15 A @ 110/1.5 A @ 240 VAC, 2.78 A (alarme, aucun appareil), 0.39 A (courant de repos, aucun appareil)
• Capacité maximale de l'anneau : 3
• Capacité maximale du groupe de détecteurs : jusqu'à 3
• Nombre d'appareils par zone : 20 max.
• Nombre max. Charge : 65 mA
• Classe de câble : 40 ohms (résistance max.), 500 nF (capacité max.)
• Batterie de secours : 2 x 12V 12 Ah (SLA)

Spécifications physiques

• Facteur de forme : moyen
• Dimensions : 440 x 480 x 140 mm (L x H x P)
• Poids net : 3.9 kg (sans batterie)
• Poids de livraison : 6 kg
• Couleur : gris (RAL 7035)
• Montage : montage en surface
• Entrées de câbles : Ø 20 mm - 20 / 2 / 26 (haut / bas / arrière)

Conditions environnementales

• Température de fonctionnement : -5 à +40°C
• Température de stockage : -20 à +70°C
• Humidité relative : 10 à 95% sans condensation
• Environnement : Intérieur
• Classification IP : IP30

Spécifications réglementaires

• Compatibilité : CPD, RoHS, WEEE
• Certification : EN12094-1, EN54-2, EN54-4

Sorties

• Tension de sortie : 22 VDC (18 à 24 VDC)
• Entrées surveillées : 6 (MCP Start, MCP Hold, MCP Abort, pressostat, flux de gaz, surveillance de porte)
• Entrées non surveillées : 2 (mode auto/manuel, réinitialisation à distance)
• Sorties surveillées : 4 (avertisseur d'incendie, avertisseur d'extinction, indicateurs optiques, actionneur)
• Notification : 2 x 500 mA @ 24 VDC
• Indicateurs visuels : 1 x 500 mA @ 24 VDC
• Actionneur : 1 x 1 A @ 24 VDC
• Sorties non surveillées : 4 (mode de maintien, mode d'interruption, mode manuel, indicateur de déclenchement)
• Spécification : 6 x 2 A @ 30 V
• Alimentation auxiliaire : 24 VDC (21 à 28 VDC), charge maxi : 250 mA
